DEMAG Hydraulikbagger H 71 ** www.lkw-stefan.de **

H71

Technische Daten:

H71 (1. Bagger wurde Februar 1974 gebaut)
Kettenlänge:		5780mm
Kettenhöhe:		1480mm
Kettenbreite:		700mm, 800mm
Höhe über alles:		3880mm
Breite über alles:		4200/4300mm (entsprechend der Ketten)
Motor (Diesel):		225kW CAT 3306T wassergekühlter 6Zyl. 4-Takt Dieselmotor Turbolader (Serie bis 1977) 287kW CAT 3406T wassergekühlter 6Zyl. 4-Takt Dieselmotor Turbolader (Serie ab 1977)
Fahrgeschwindigkeit:		1,7km/h
mit Tieflöffel:
Gewicht		74,4t
Losbrechkraft:		257kN
Reißkraft:		262kN
Auslegerlänge Monoblock:		7200mm, 10500mm
Stiellänge:		3700mm (Normalstiel), 5600mm (langer Stiel), 10500mm
Tieflöffel:		1,6m³, 2,5m³ (1570mm breit), 3,0m³ (1730mm breit)
maximal erreichbare Höhe:		11500mm
maximal erreichbare Tiefe:		13500mm
Ausleger Momoblockeinrichtung	Stiel	Reichtiefe	Losbrechkraft	Reißkraft	Löffelinhalt
7,2m	3,7m	7,7m			2,5m³
7,2m	5,6m	9,2m			2,5m³
7,2m	6,8m	9,2m	170kN	170kN	3,0m³
10,5m	3,7m	10,4m	260kN	280kN	1,8m³
10,5m	5,6m	12,2m	260kN	260kN	2,5m³
10,5m	6,8m	13,5m			2,5m³
mit Klappschaufel:
Gewicht		76,9t
Losbrechkraft:		400kN
Vorschubkraft:		420kN
Auslegerlänge:		4400mm
Stiellänge:		3600mm

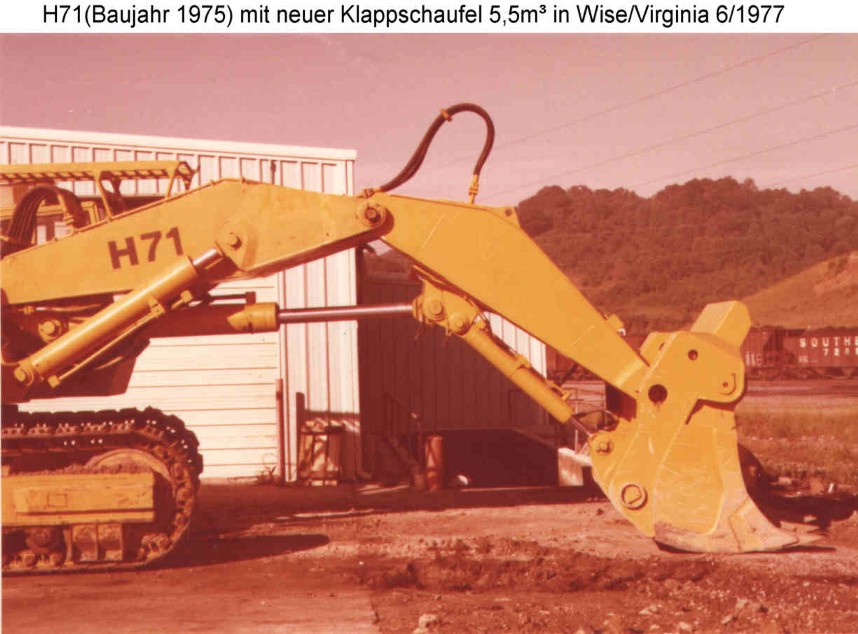

Klappschaufel		4,2m³, 5,5m³ (2480mm, 2610mm breit)
maximal erreichbare Höhe:		11000mm
maximal erreichbare Tiefe:		2500mm
Schaufelweg nach vorne:		3600mm

Bilder:

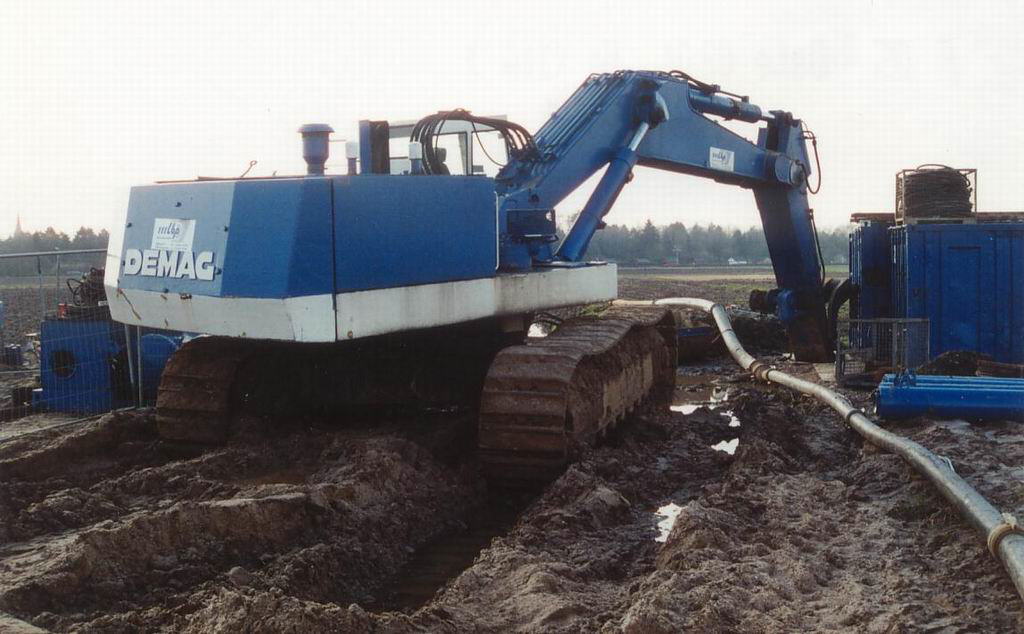

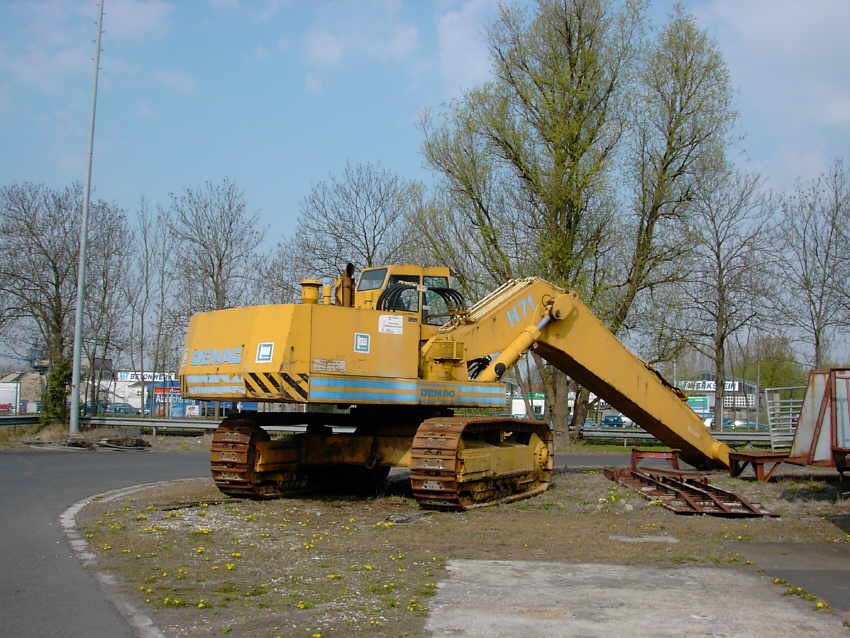

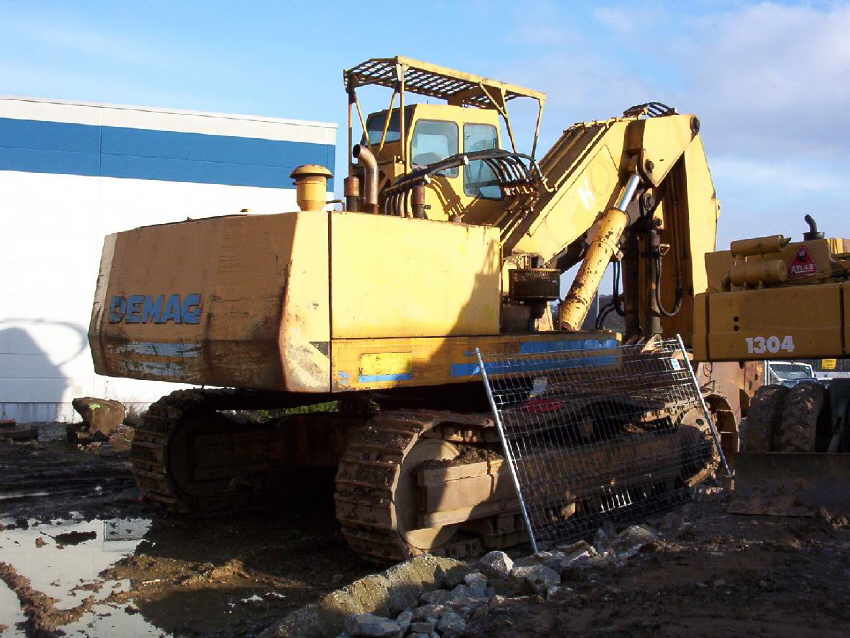

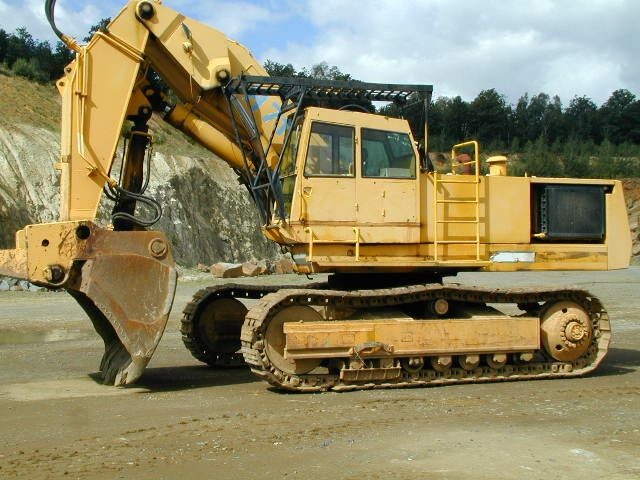

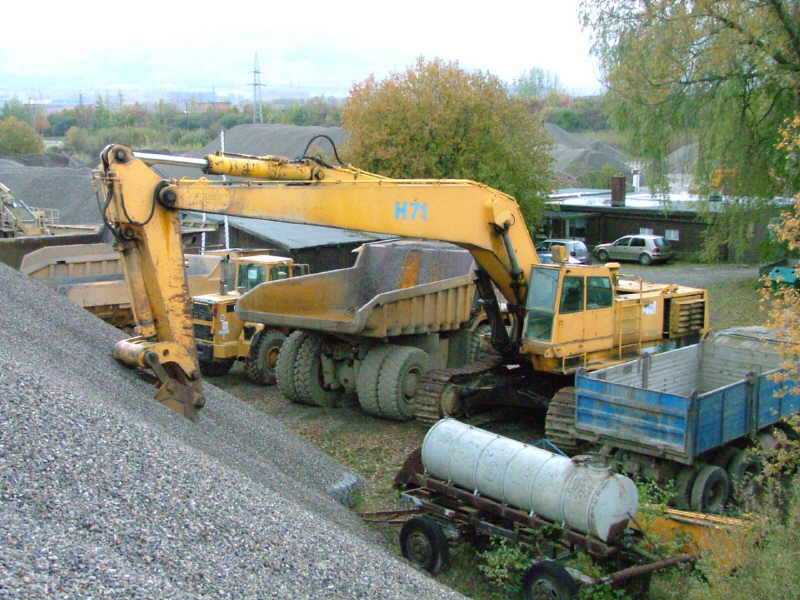

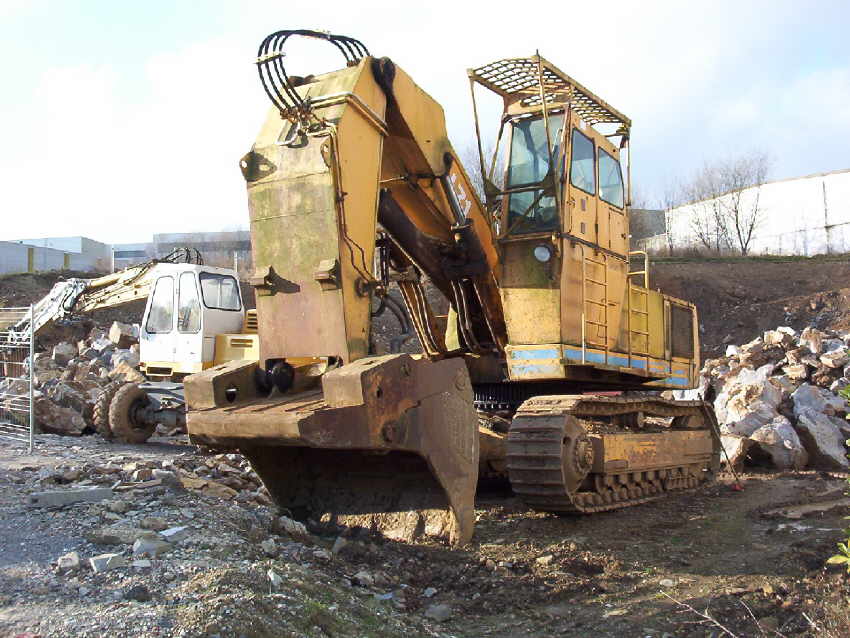

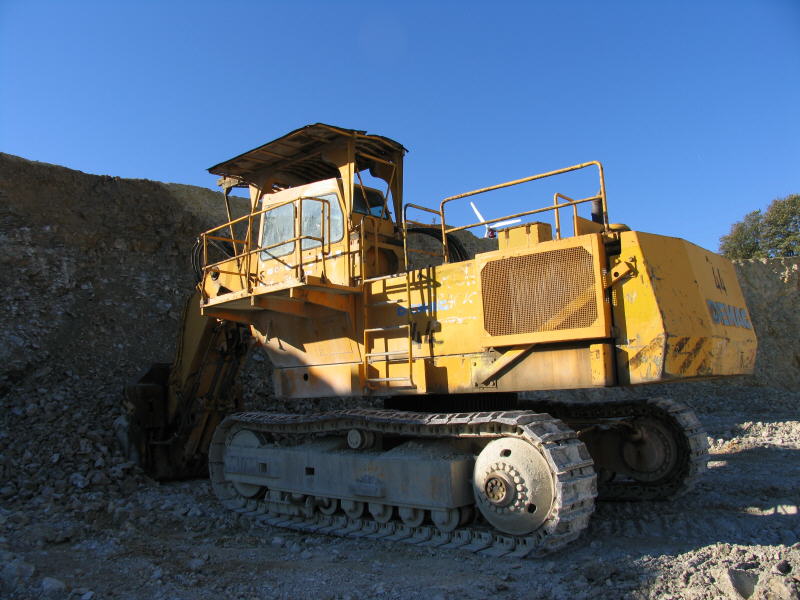

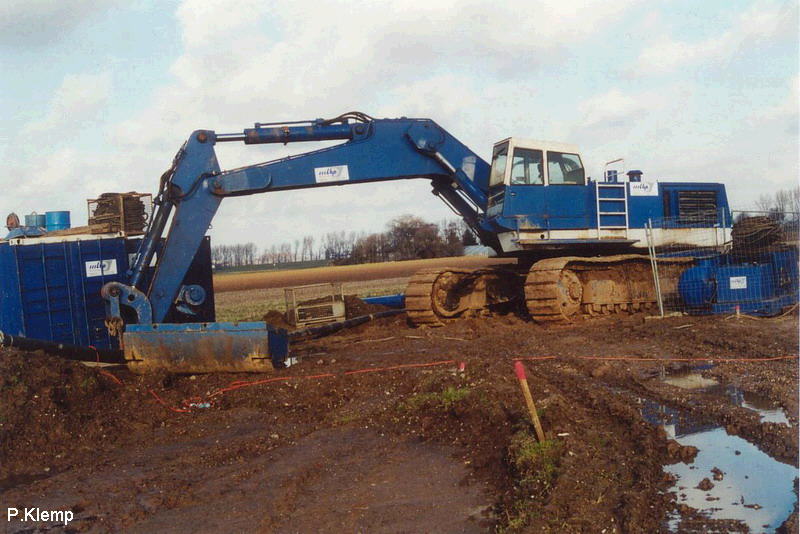

H71 mit Tieflöffel	2 H71 mit Tieflöffel, die Ernst Weber im Dez. 2002 entdeckt hat		H71 mit Hochlöffel

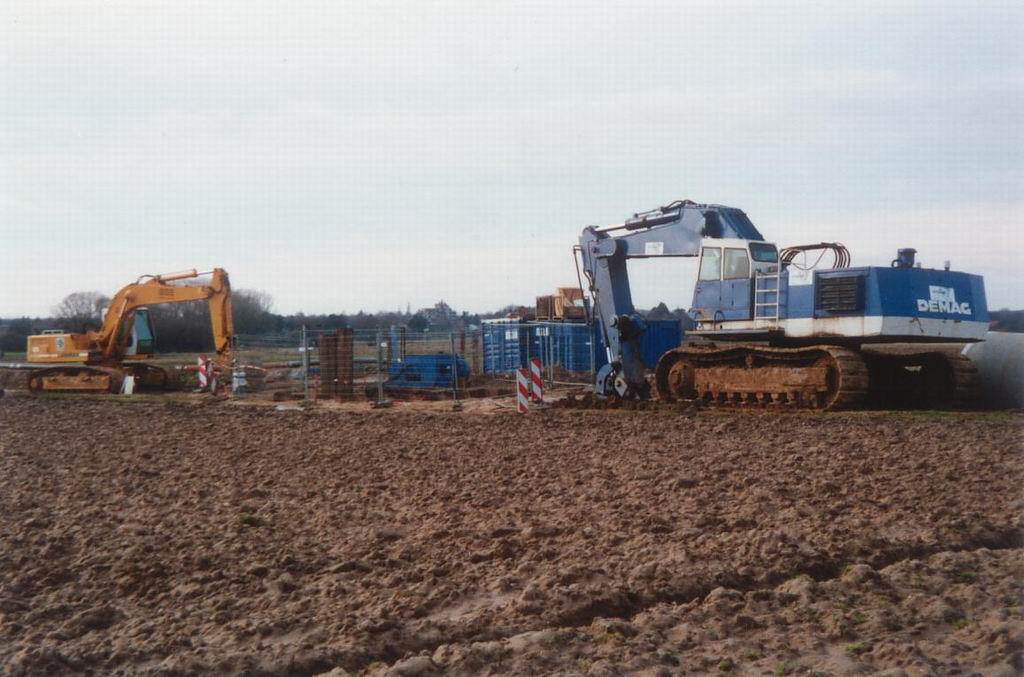

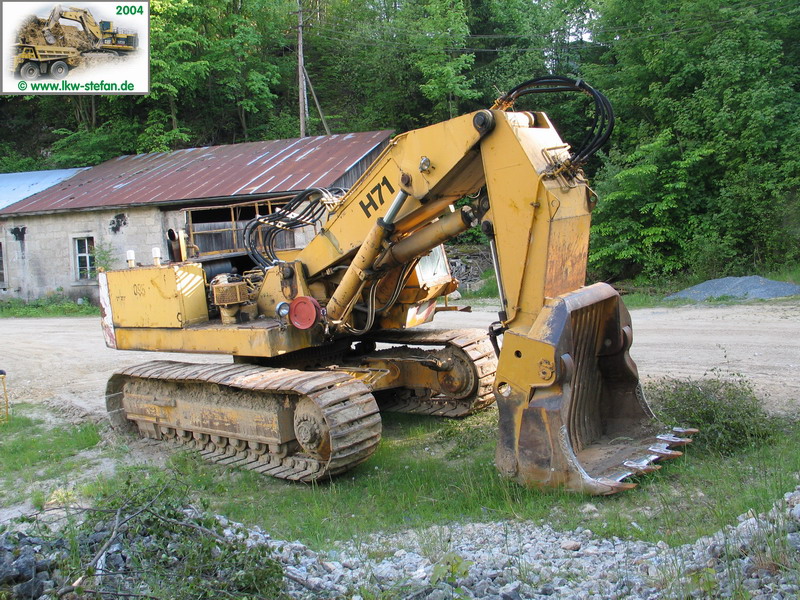

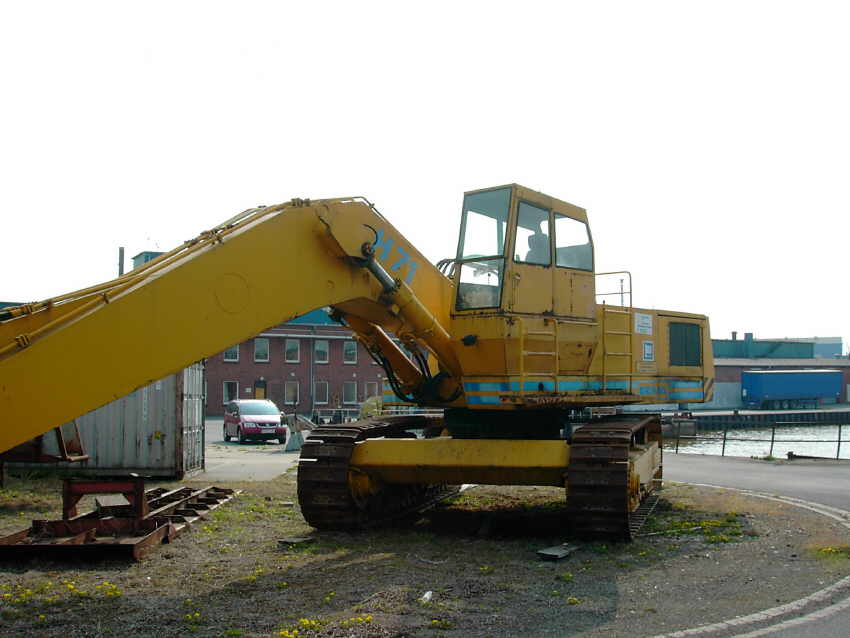

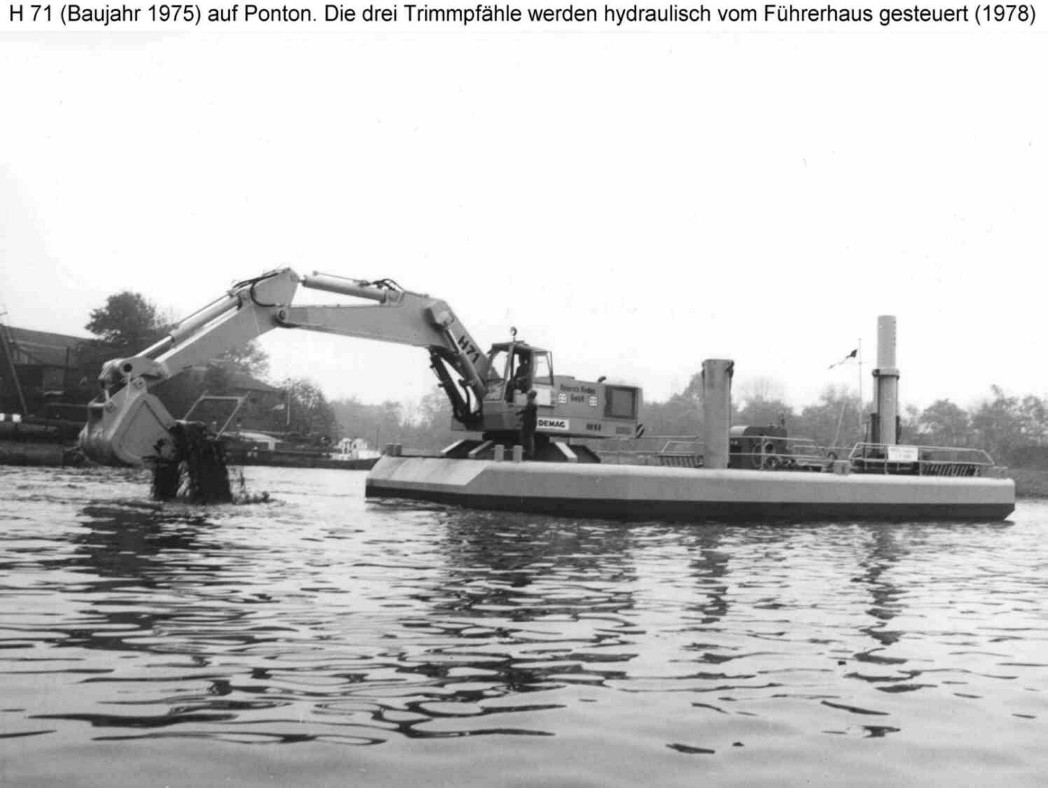

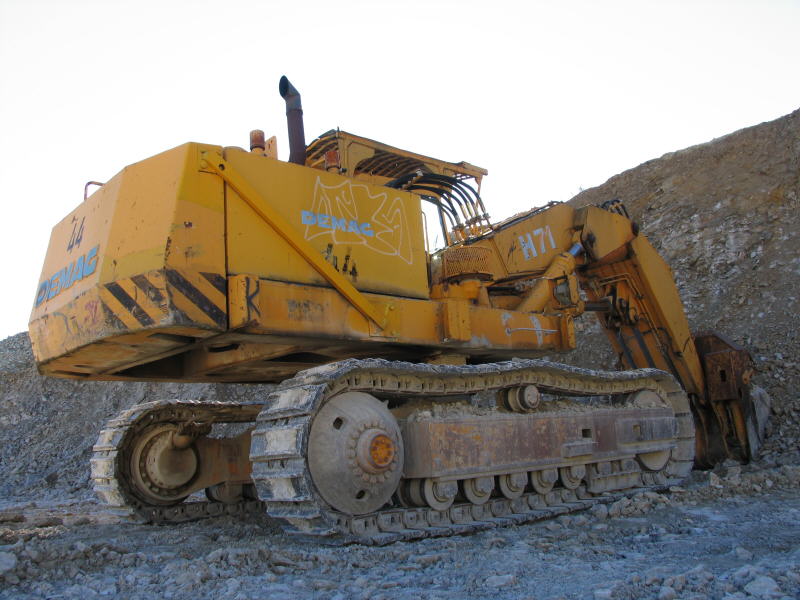

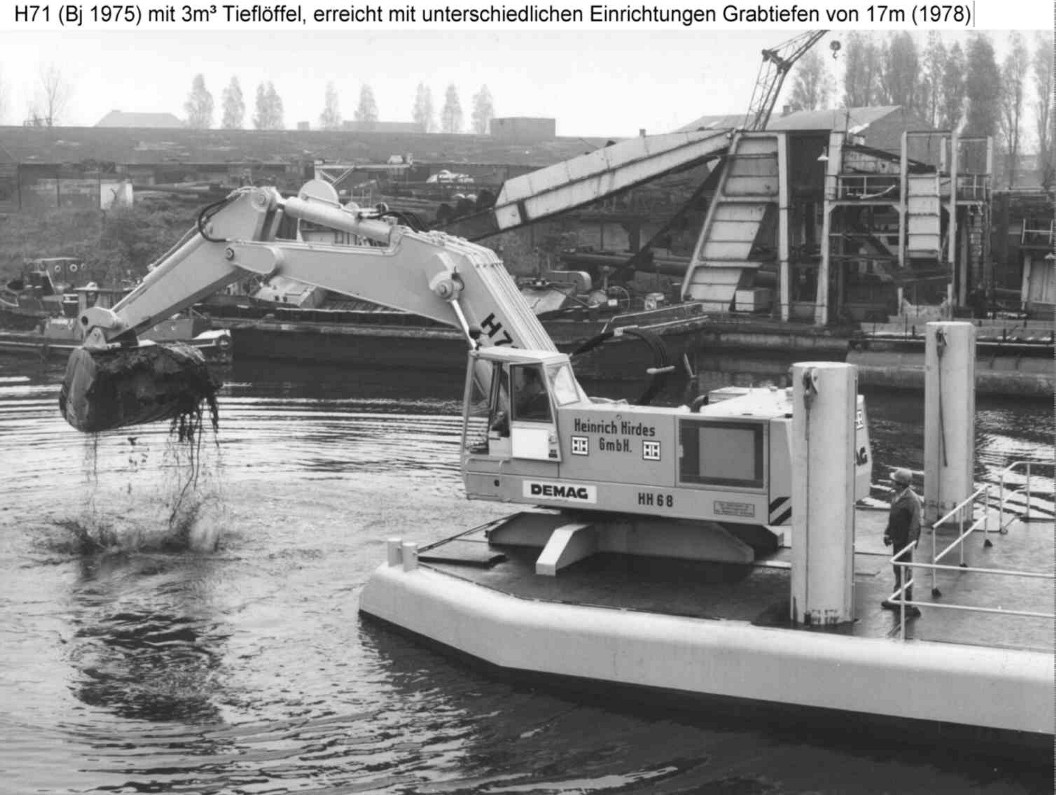

H71 mit Hochlöffel		H71 im Hafen mit langem Stiel

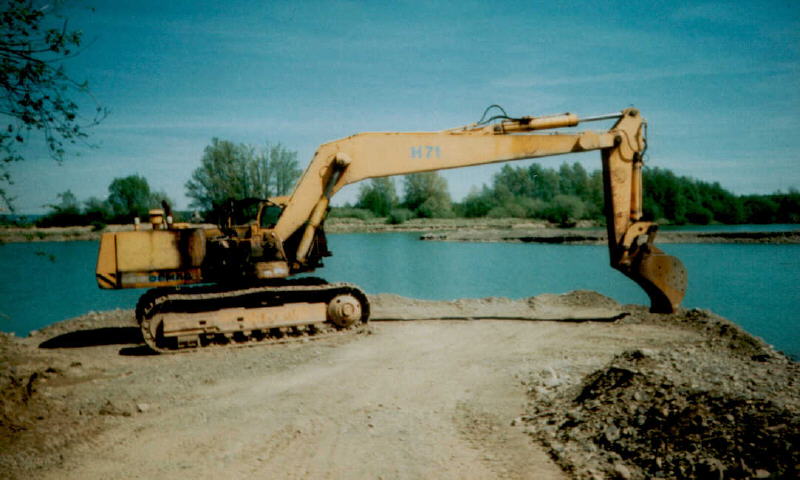

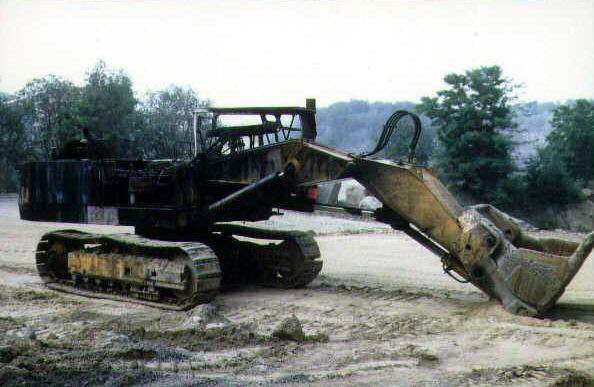

bumm hats da wohl gemacht :-)	DEMAG H71 mit langm Arm der wohl mal im Kiesabbau eingesetzt wurde bzw. wird

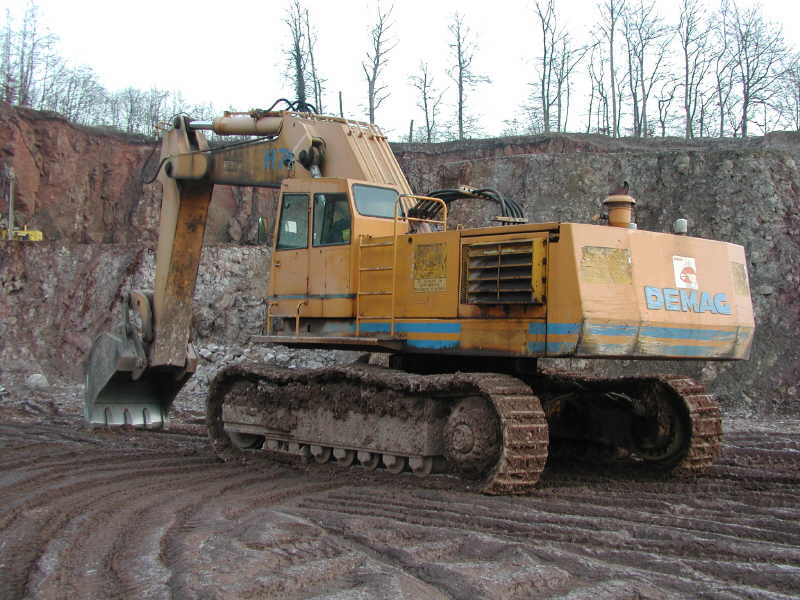

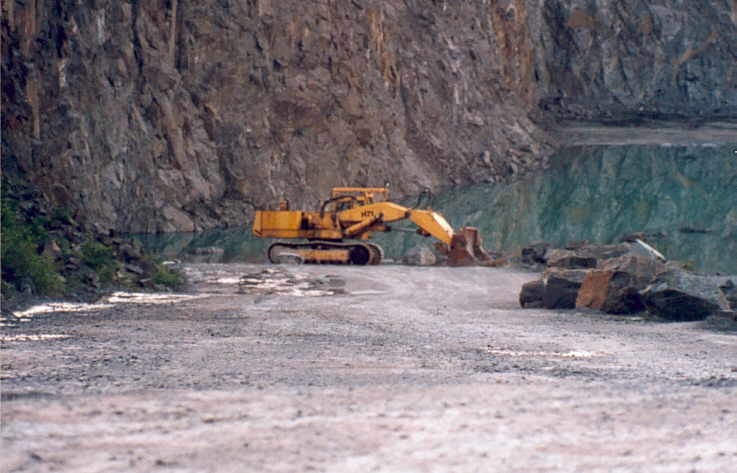

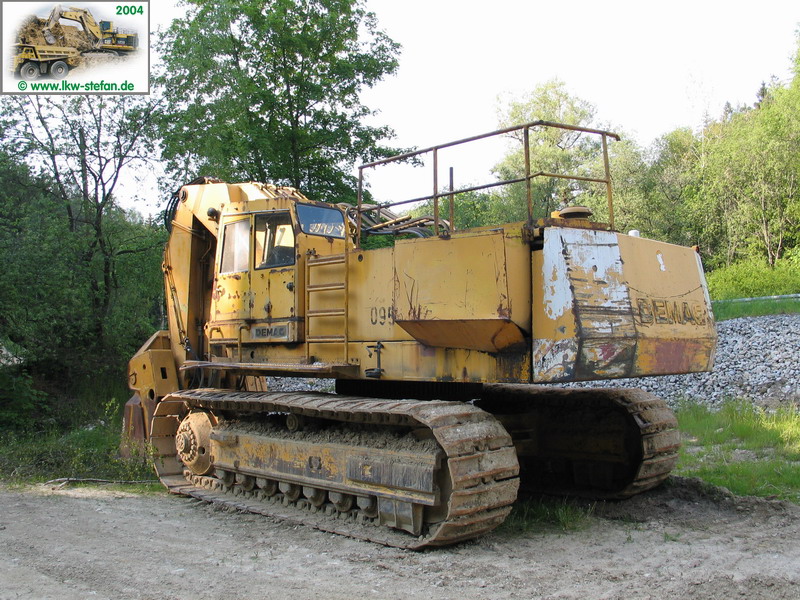

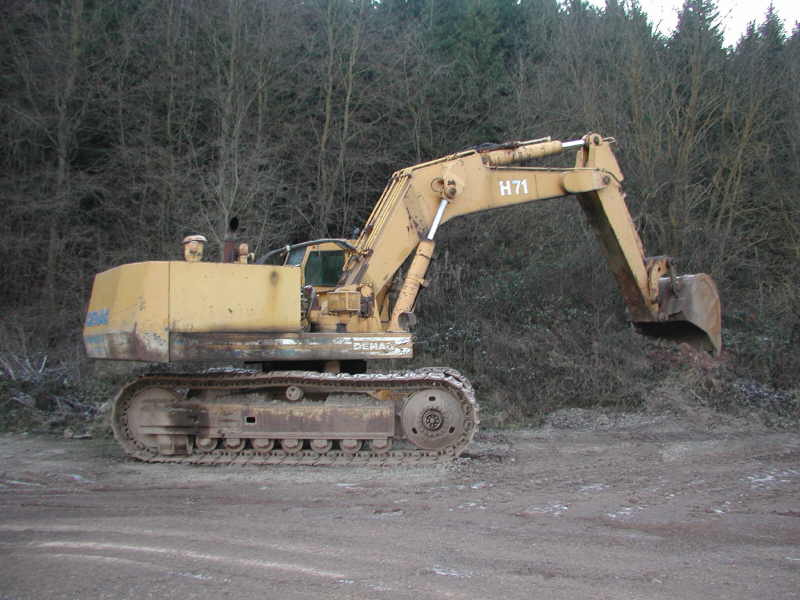

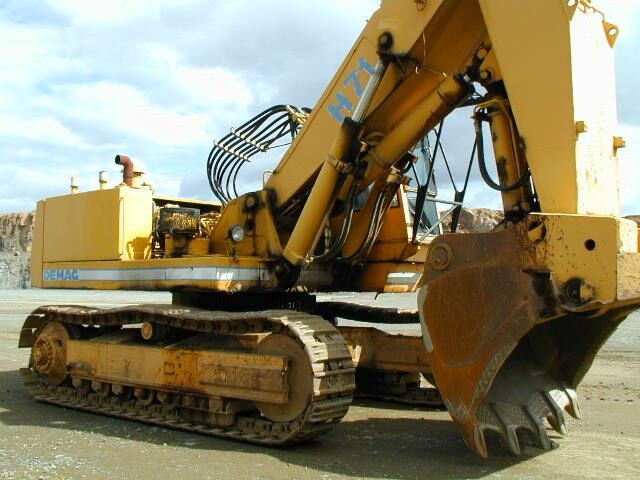

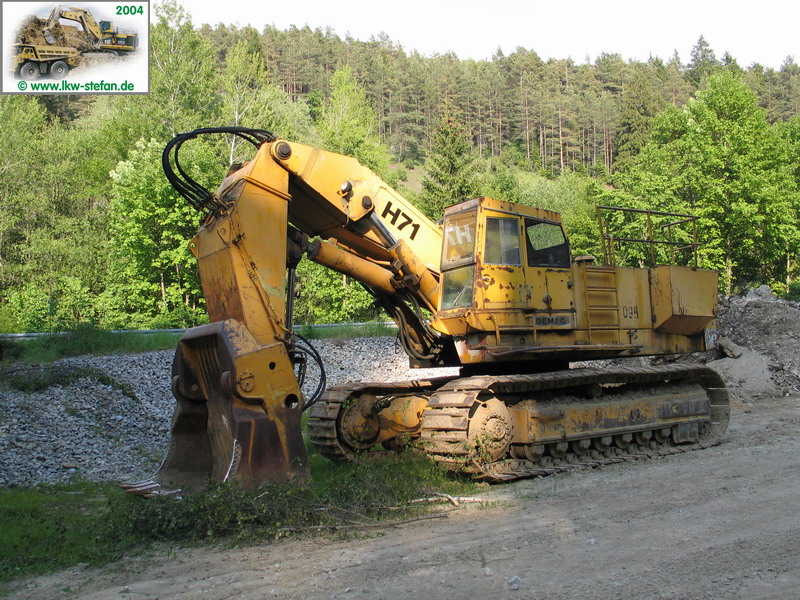

DEMAG H71 mit Hochlöffel abgestellt vor einem kleinen Steinbruch bei Bamberg			H71 mit Tieflöffel

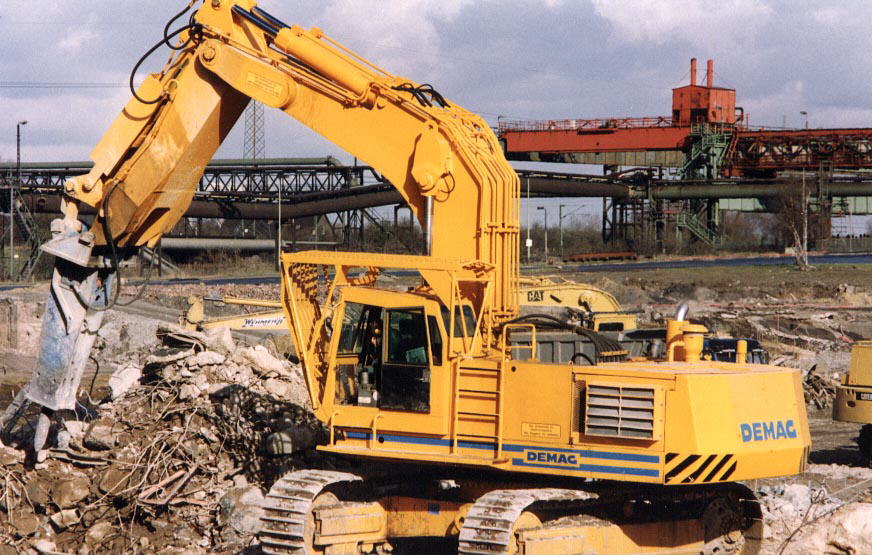

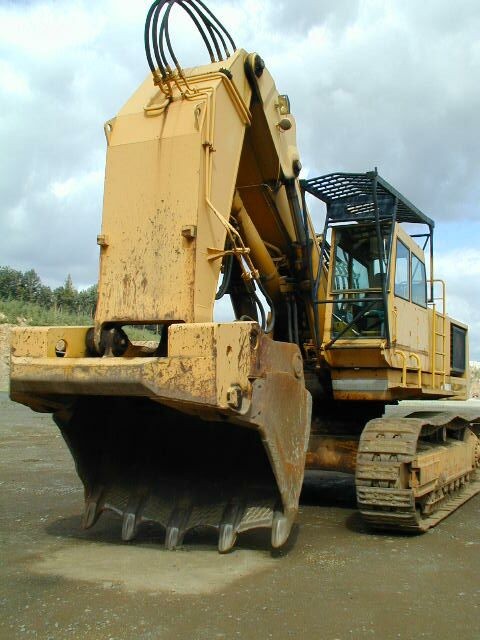

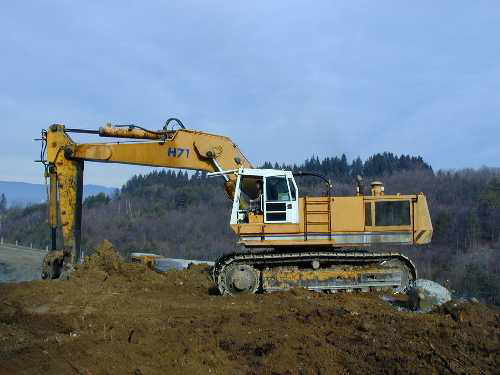

H71 mit Hochlöffel		H71 mit Specht im Abbrucheinsatz

Demag H71
