H485/H655/H685SP

DEMAG H685SP baggert seit 1994 in einer Ölsandmine in Kanada Abraum, Hart-Ton, Sandstein (alles gefroren!), belädt 240ston* Dumper, Spezialanfertigung für Firma Klemke (wurde nur 1x unter dieser Bezeichnung gebaut!)



Technische Daten:

H485/H655/685SP (baugleich mit Komatsu PC 8000)

Einführung 1986, Kaufpreis des 1. Baggers: 9.000.000DM

Kettenlänge: 10580mm
Kettenbreite: 1500mm oder 1900mm
Kettenhöhe: 2828mm
Höhe über alles: 8820mm
Breite über alles: 7800mm (bei 1500mm Bodenplatten)
Länge über alles: 12790mm
Motor (Diesel):

2x CAT Dieselmotor mit 2784kW oder bei Komatsu

2x Komatsu SDA16V160 (je 1500kW)

1592kW MTV 16V 396 TC 3 16Zyl. 4-Takt Dieselmotor Turbolader

Motor (Elektro): 1600kW Kurzschlußläufer-Motor (wahlweise Schleifringläufermotor) 50Hz bei 1500U/min, wahlweise 60Hz bei 1800U/min, 600V, 164A
Fahrgeschwindigkeit: 2,1km/h
mt Tieflöffel:
Gewicht mit 1500mm, 1900mm breiten Raupen: 710t, 724t
Losbrechkraft: 2000kN
Reißkraft: 1800kN
Auslegerlänge: Standard: 11500mm, lang: 15500mm
Stiellänge: Standart: 6300mm, lang: 8200mm
Standart-Tieflöffel für Schüttgewicht 1,8t/m³

Standard: 20m³, lang: 14m³

38m³ (4600mm breit, mit 6Zähnen) Gewicht: 42,4t

maximal erreichbare Höhe: Standart: 20000mm, lang: 20500mm
maximal errreichbare Tiefe: Standart: 9000mm, lang: 15000mm
maximale Reichweite: Standart: 21900mm, lang: 26000mm
mit Klappschaufel:
Gewicht mit 1500mm, 1900mm breiten Raupen: 700t, 714t
Losbrechkraft: 2320kN
Vorschubkraft: 2320kN
Auslegerlänge:
8150mm
Stiellänge: 5750mm
Klappschaufel 38m³ / 44m³ (5340mm breit, mit 6 Zähnen) Gewicht: 58,2t
maximal erreichbare Höhe: 16100mm
Schaufelweg nach vorne:
5900mm

*1 ston = 1 short ton = 907,185kg



Bilder vom H685SP in Kanada:

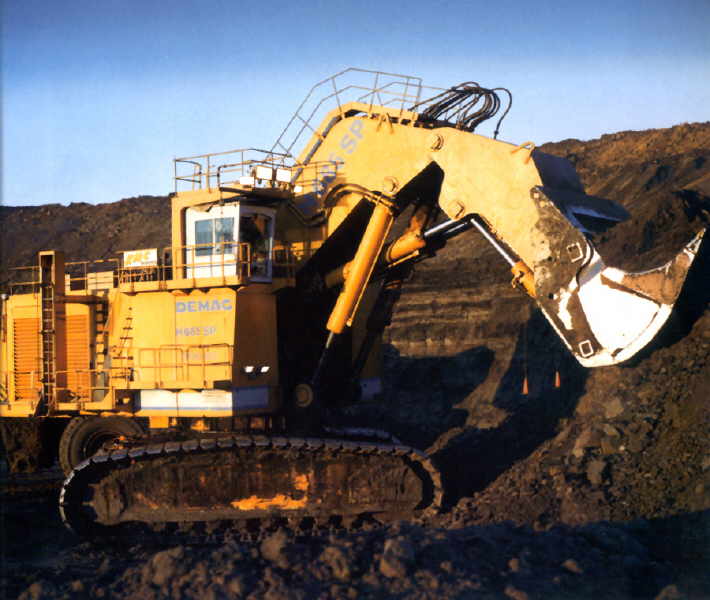

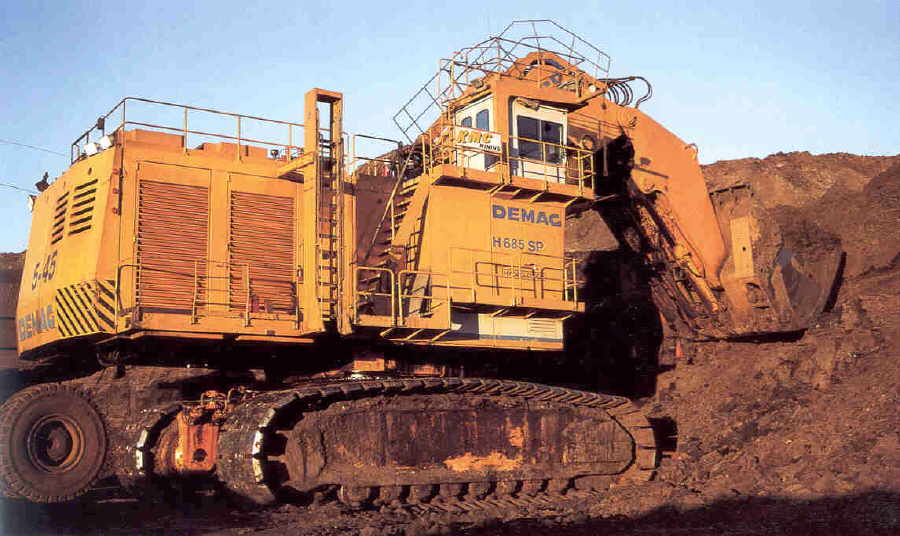

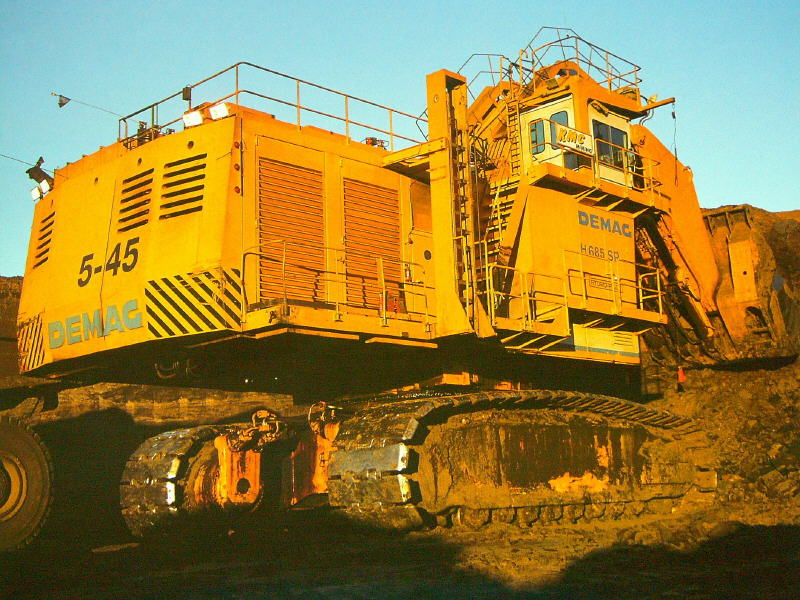

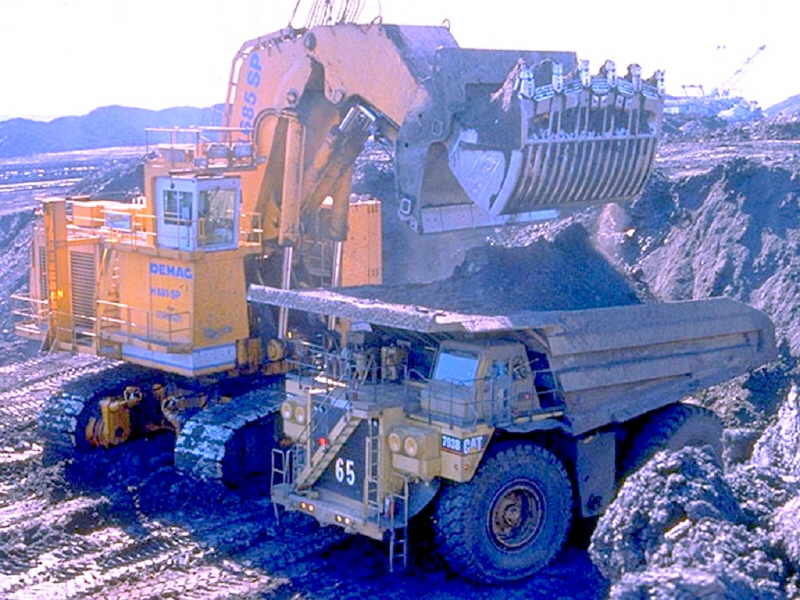

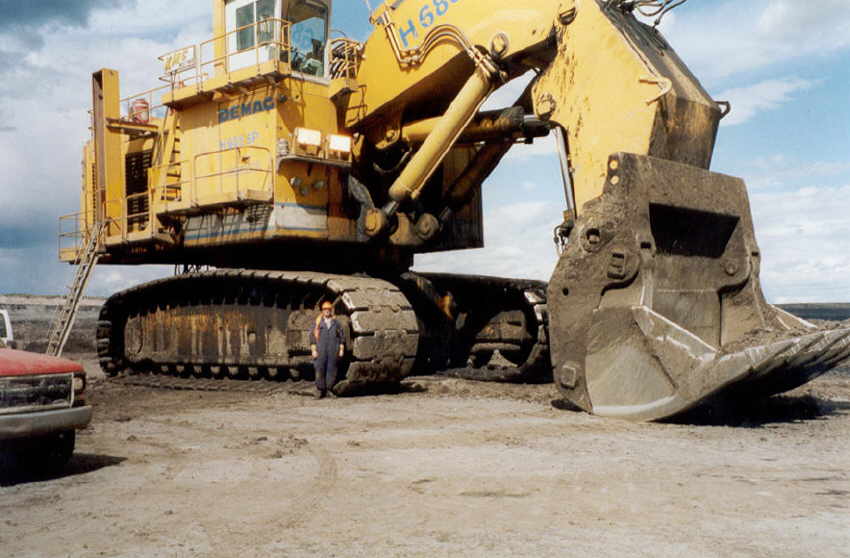

Demag H 685 SP, ist seit Oktober 1994 bei Klemke Mining in Kanada im Einsatz

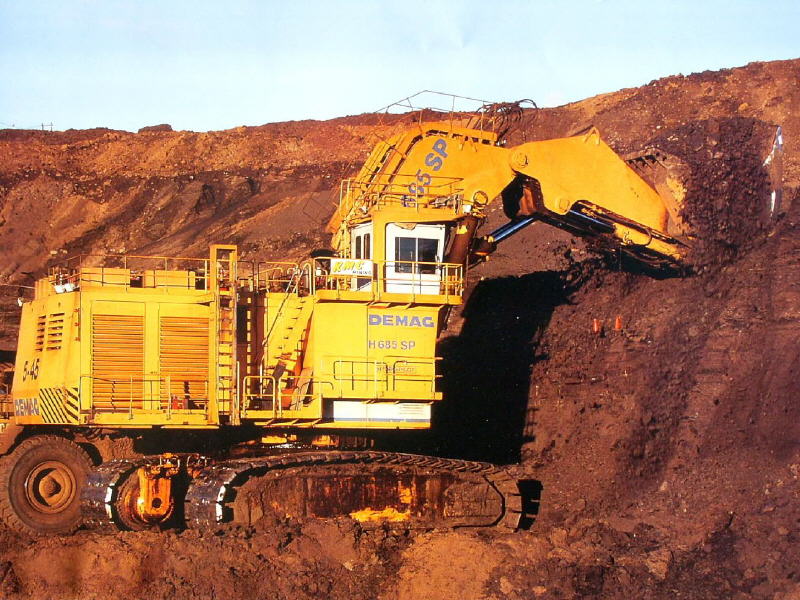

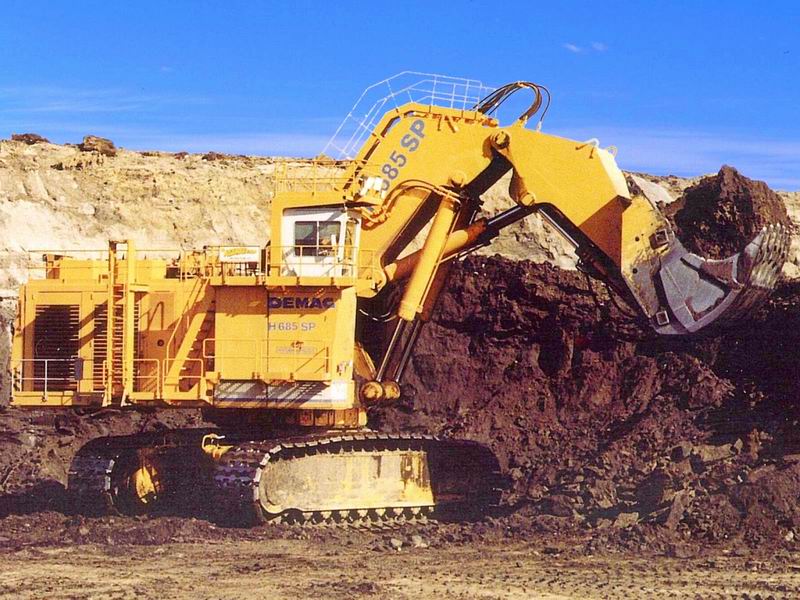

H685 SP beim Ölsandabbau

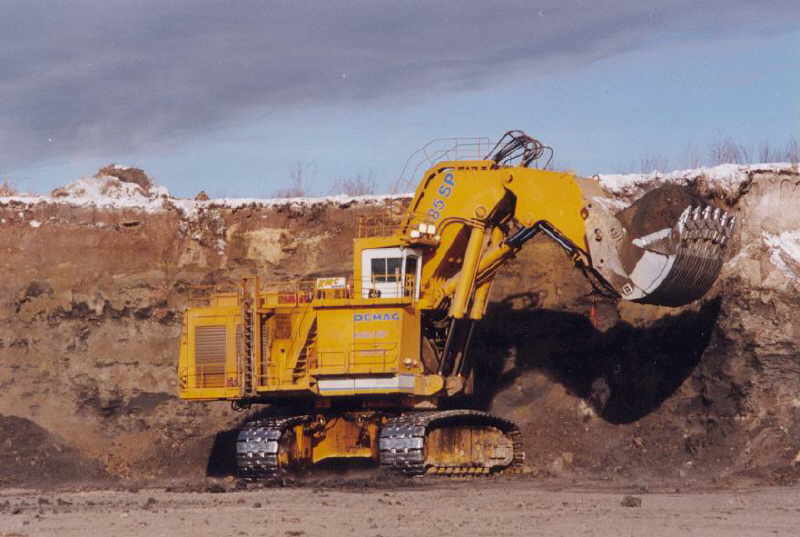

H685SP

H685SP belädt CAT 793C

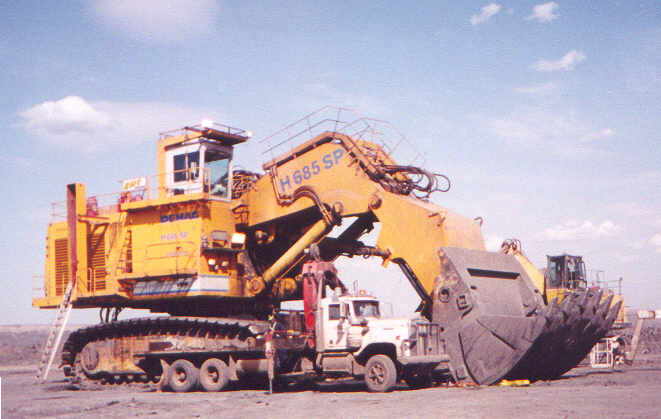

Zylinderwechsel am H685SP

H685SP

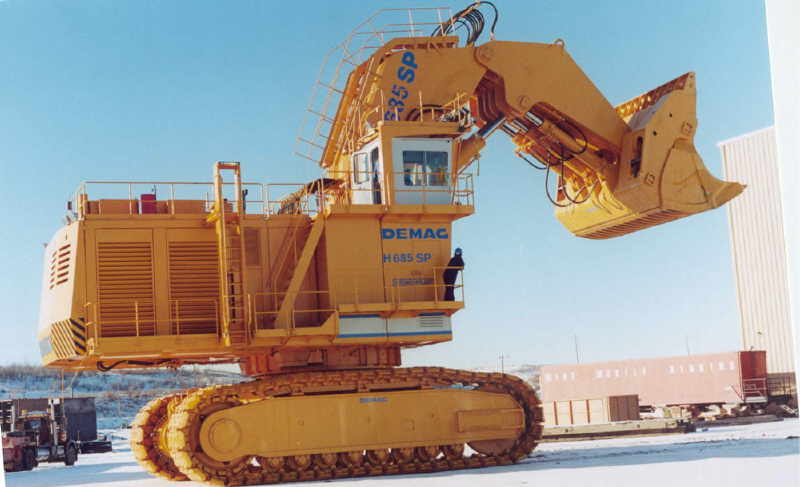

H685 SP ganz neu

H685 SP

Bildquellen:

Bilder 1-2: Kari Feierabend

Bild 3: Daniel Schindler

Bild 4: Alberto Quijano

Bilder 5-10: Tim Twichell


Bilder von H485, H485S, H655

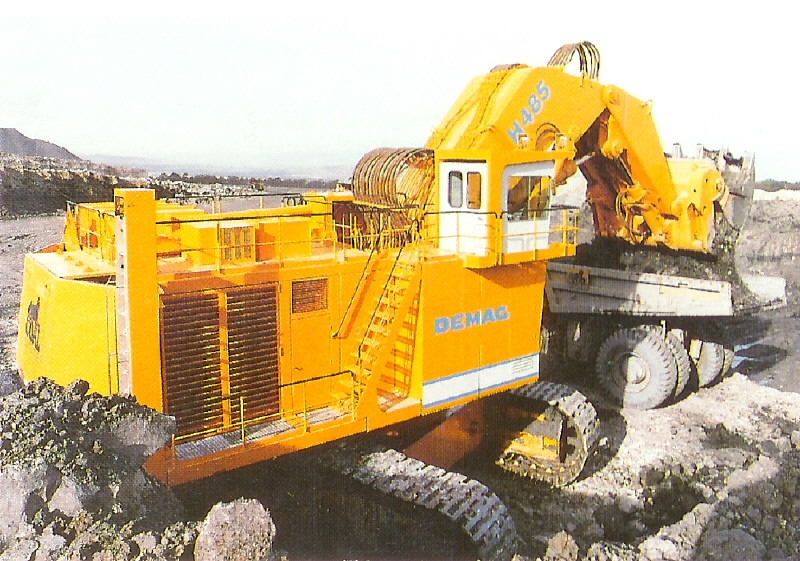

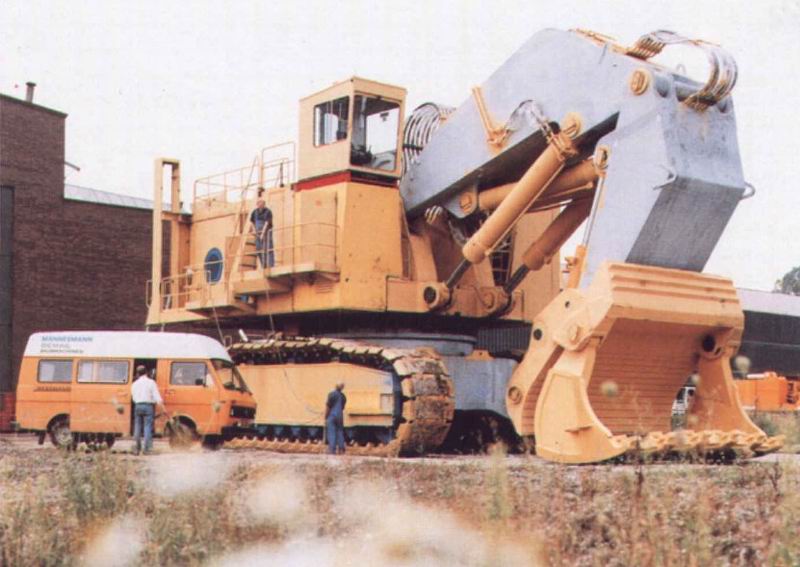

der erste H485 auf dem Werksgelände der DEMAG Baumaschinen 1986, noch nicht ganz fertig lackiert.

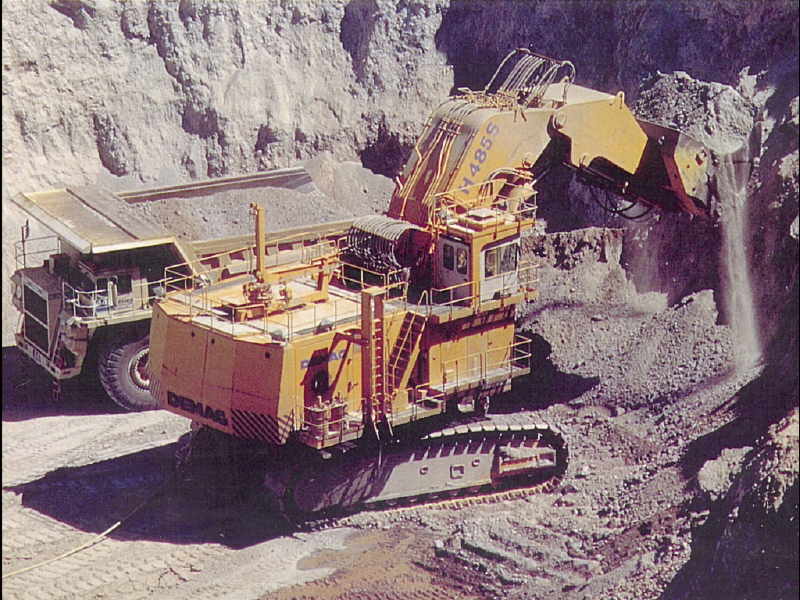

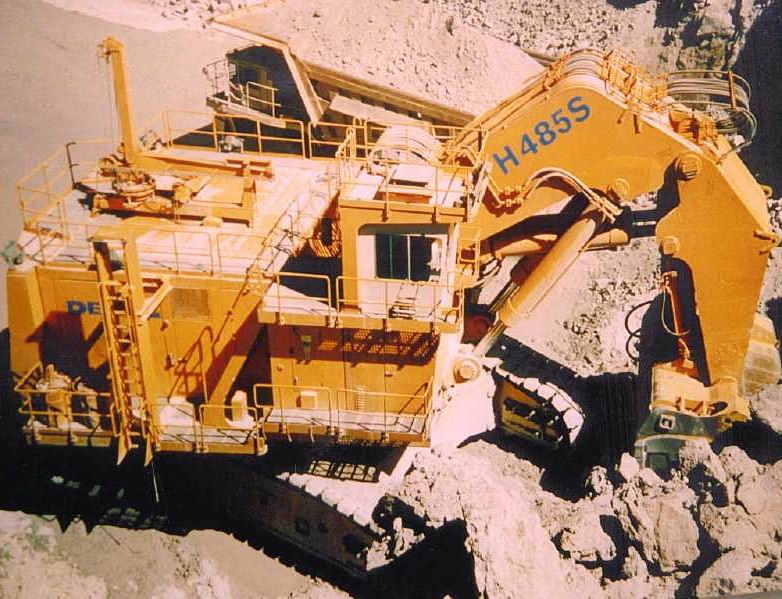

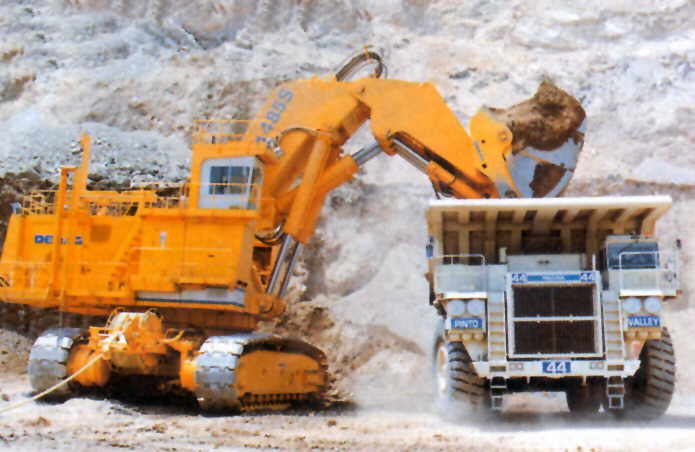

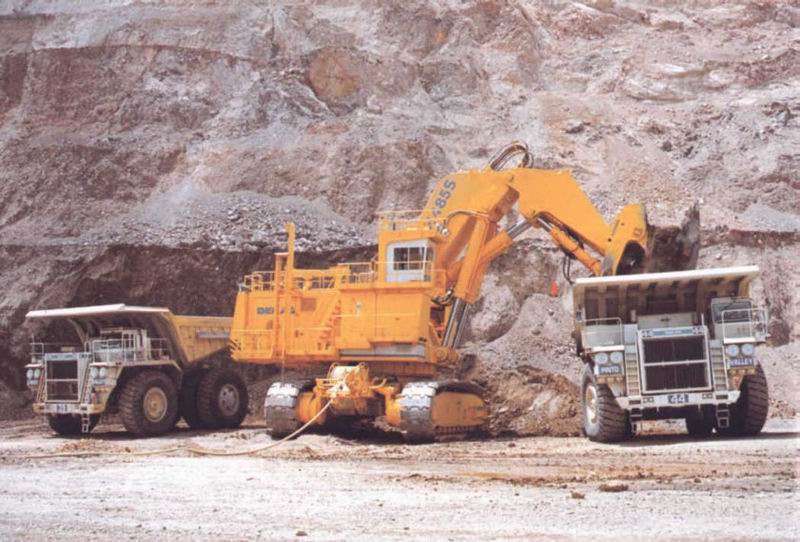

H485S baggert seit August 1993 in einer Kupfermine in Arizona / USA gesprengten Abraum (1,8t/m³), belädt 190ston* Dump Trucks mit 3 Schaufeln, Elektromotor, Ausrüstung: 33m³ Klappschaufel

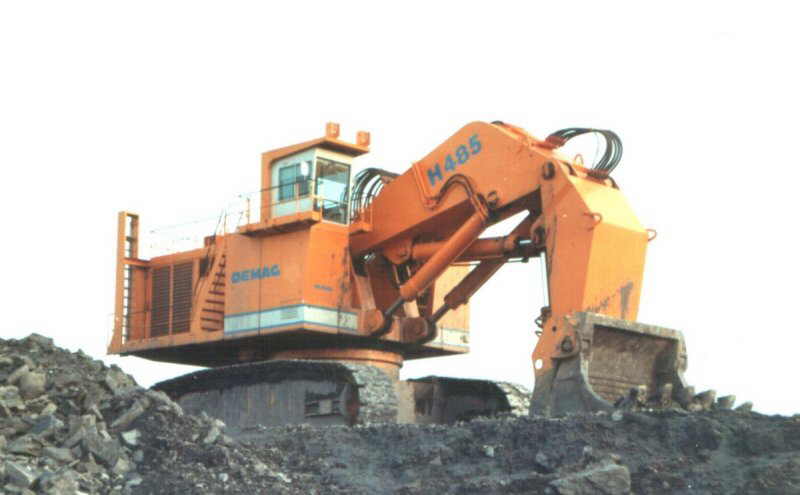

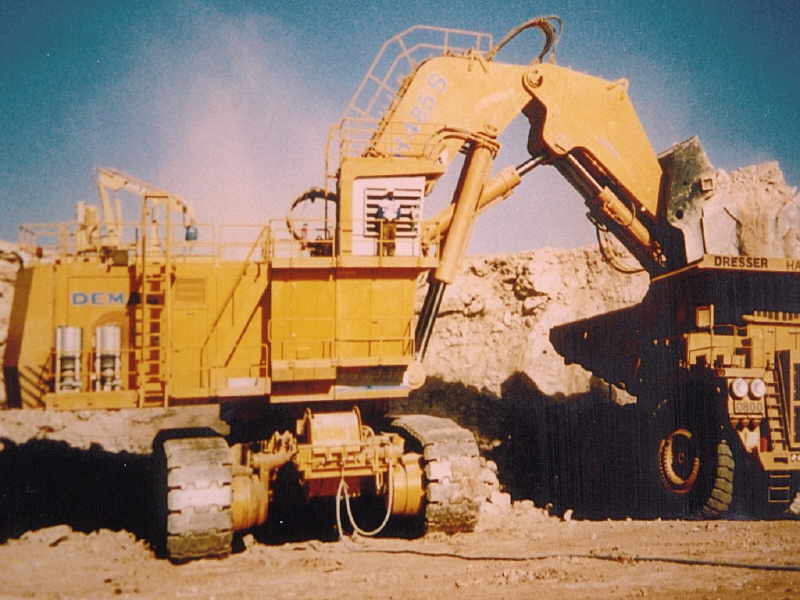

H485 in einer Urannime in Namibia (ersetzte den H285E in der anderen Galerie!), baggert seit Juni 1990 Abraum, Uran-Erz, Granit, usw., belädt. 170ston* Dumper, Elektro-Motor, Ausrüstung: 22m³ Klappschaufel

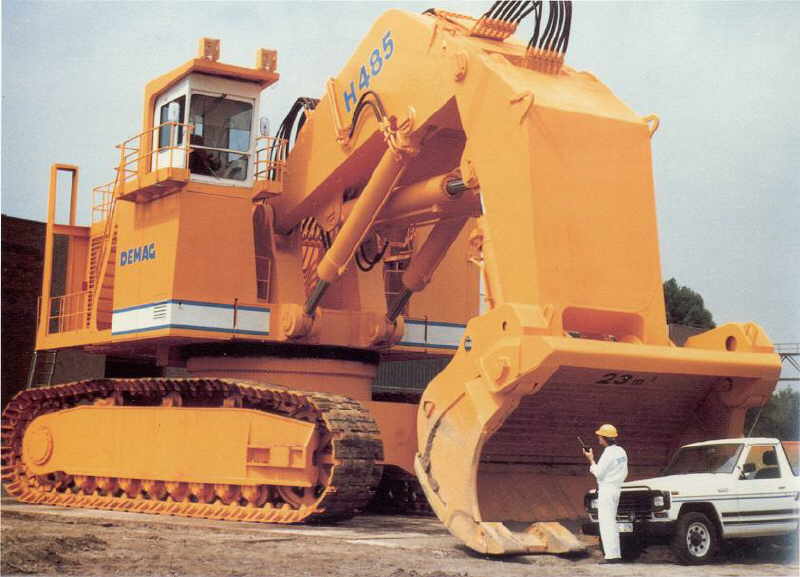

Schaufel eines H485 bei der Vorstellung des H485 1986. Bis 1989 wurden 5 dieser Bagger gebaut. Zu dieser Zeit war er der weltgrößte Hydraulikbagger

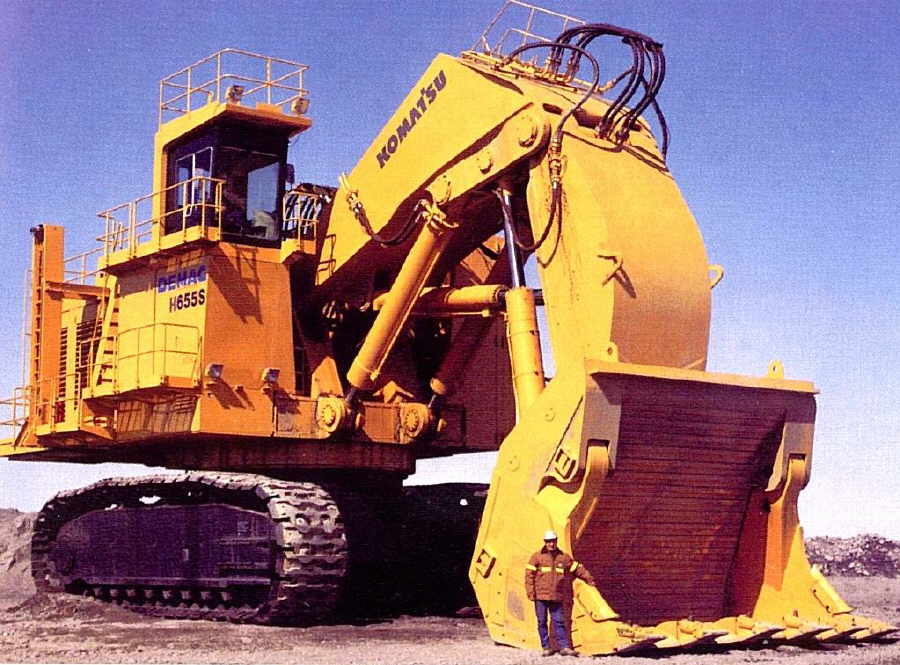

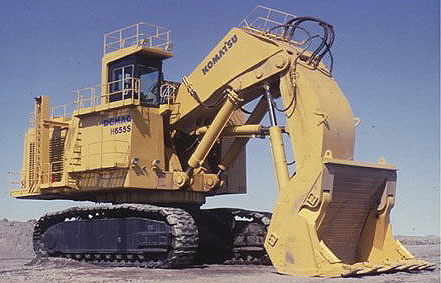

Komatsu-DEMAG H655

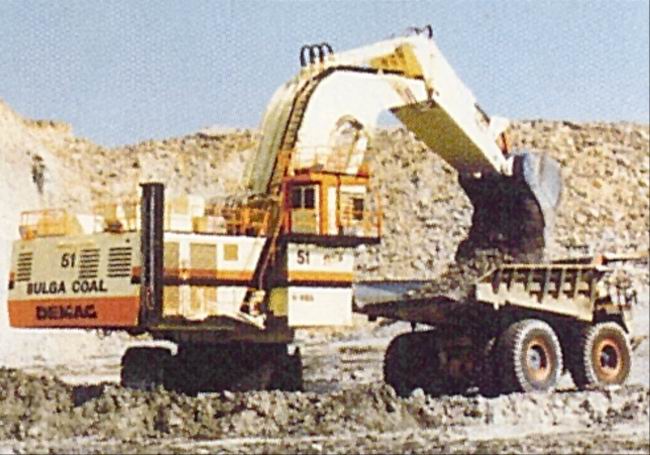

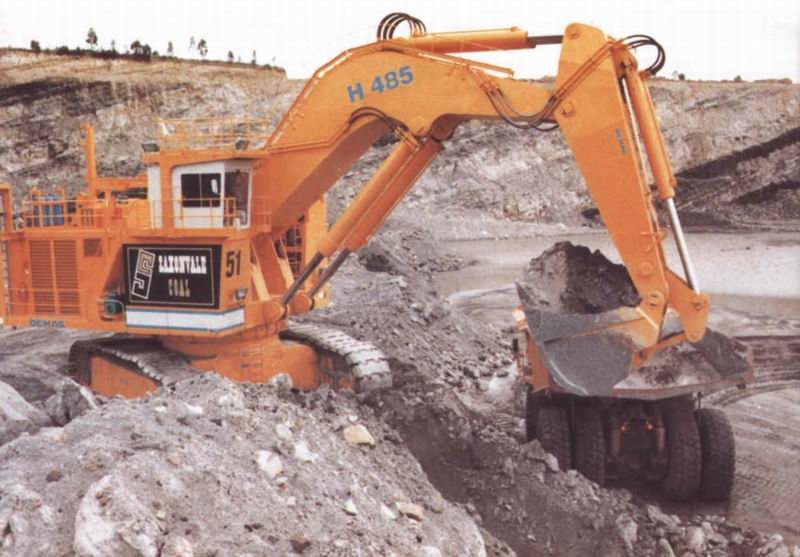

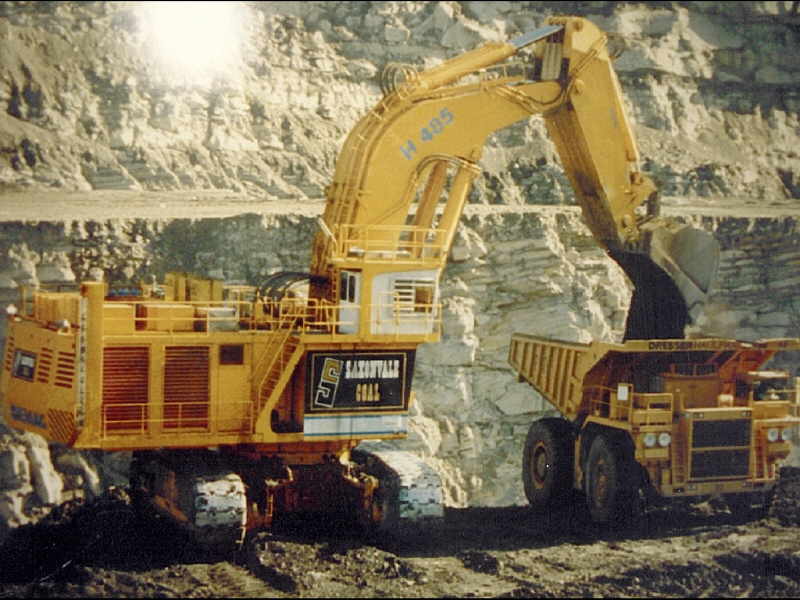

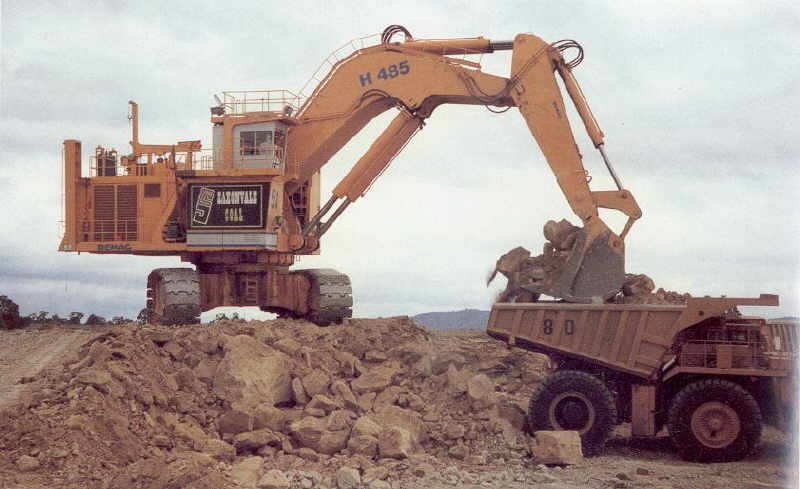

H485 baggert seit 1990 in einer Kohlenmine in Australien Abraum, Hartstein, Ton und Sandstein, belädt 190ston* Dumper mit 4 Schaufeln, Motor: 2x Cummins Diesel, Ausrüstung: 26m³ Tieflöffel
ein weiterer H485 in der gleichen Kolenmine, auch mit Tieflöffel
H485
H485
H485 mit Tieflöffel

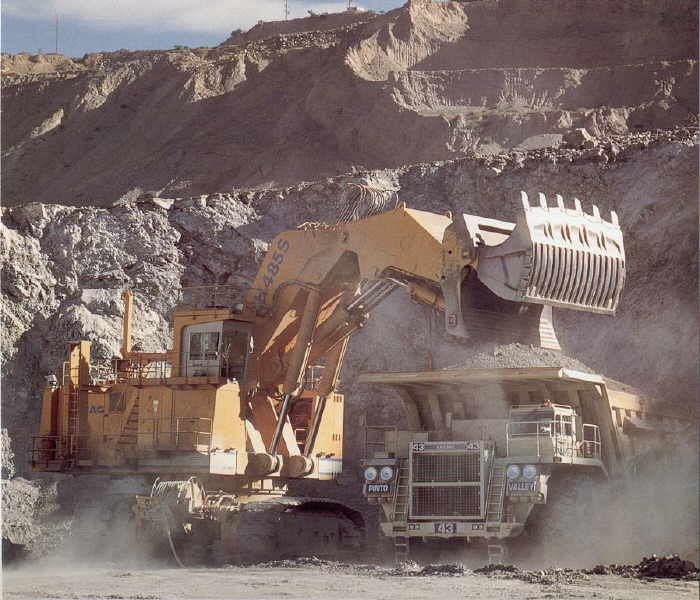

H485S belädt Hauplak Mulden

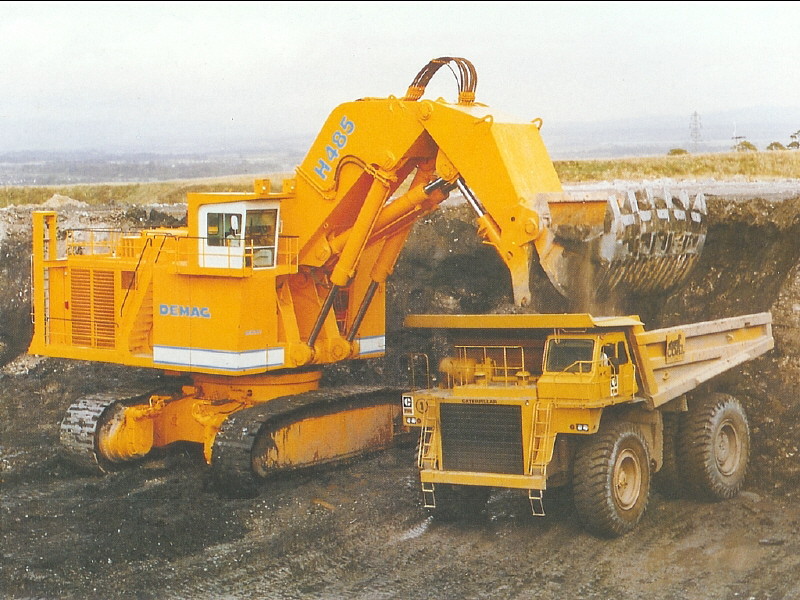

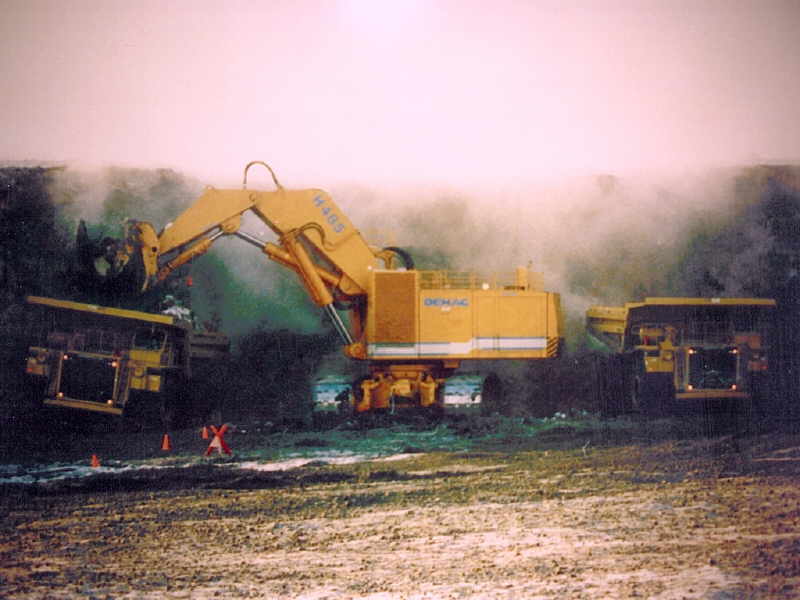

H485 belädt 2 Mulden

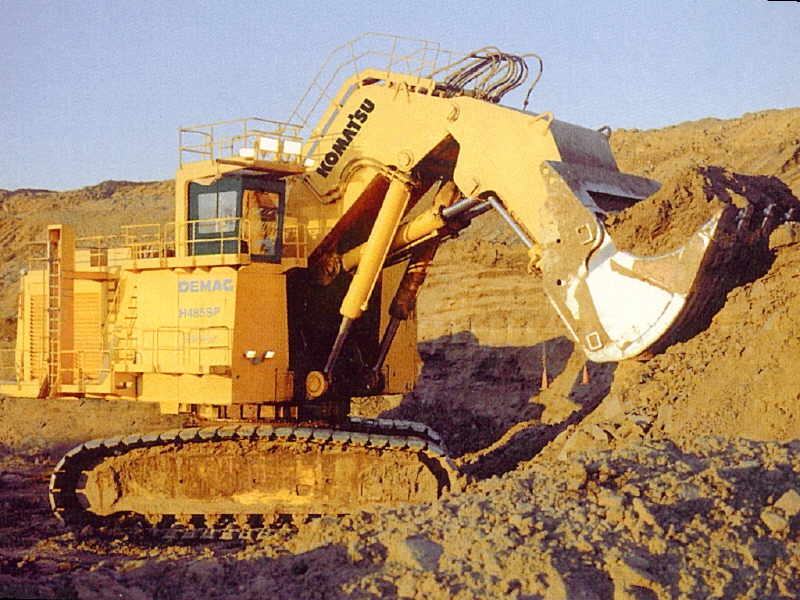

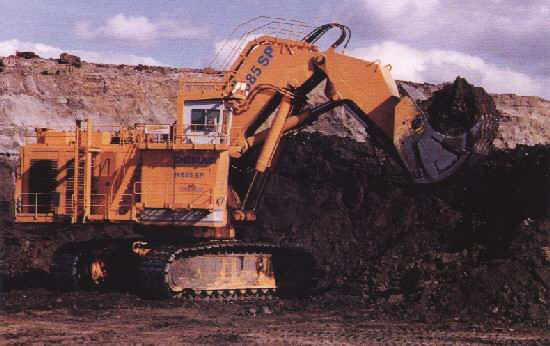

H485 SP
H485
H485

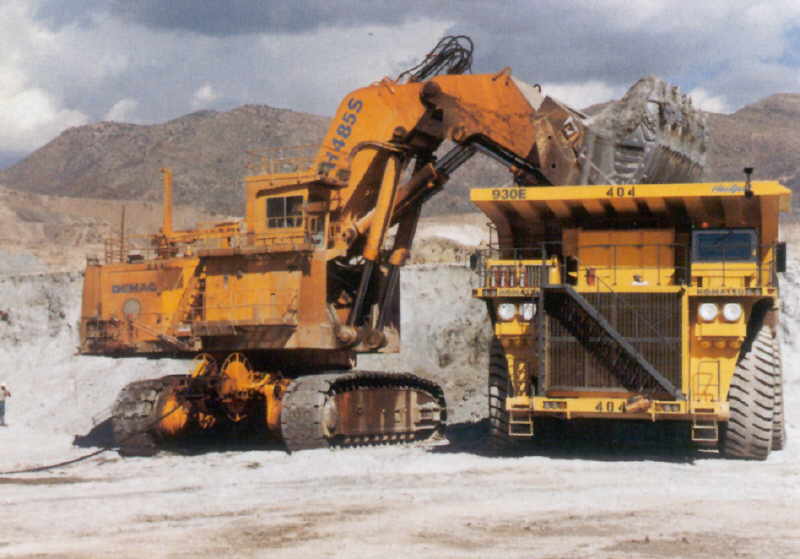

H485S mit Komatsu 930E

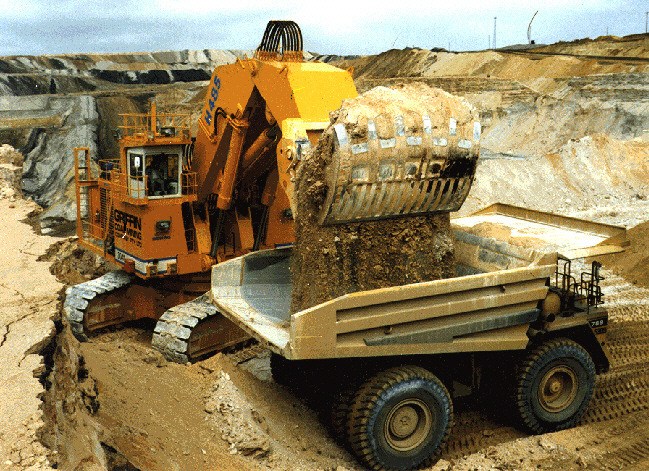

H485 belädt CAT 785
H485 mit Tieflöffel
H485
H485 in einer Mine in Australien
H485 in einer Mine in Schweden

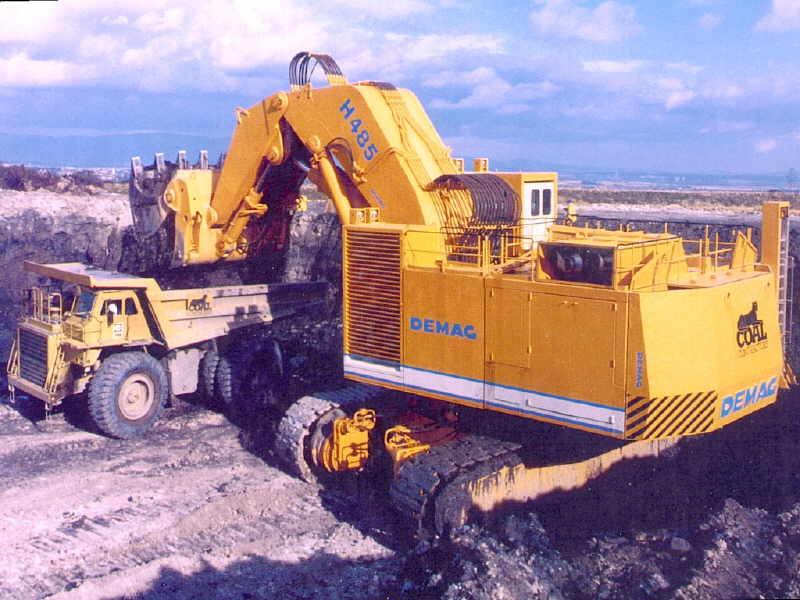

der erste H485 in Schottland (Baujahr 1986)

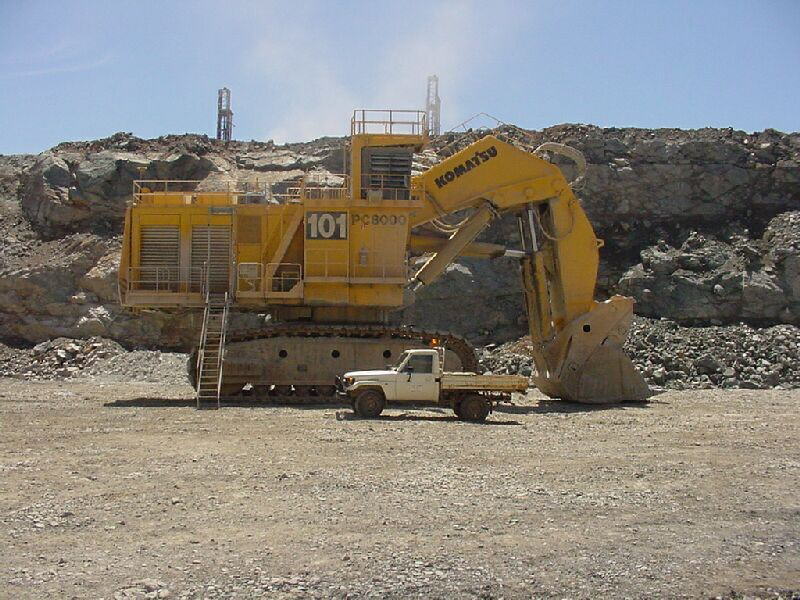

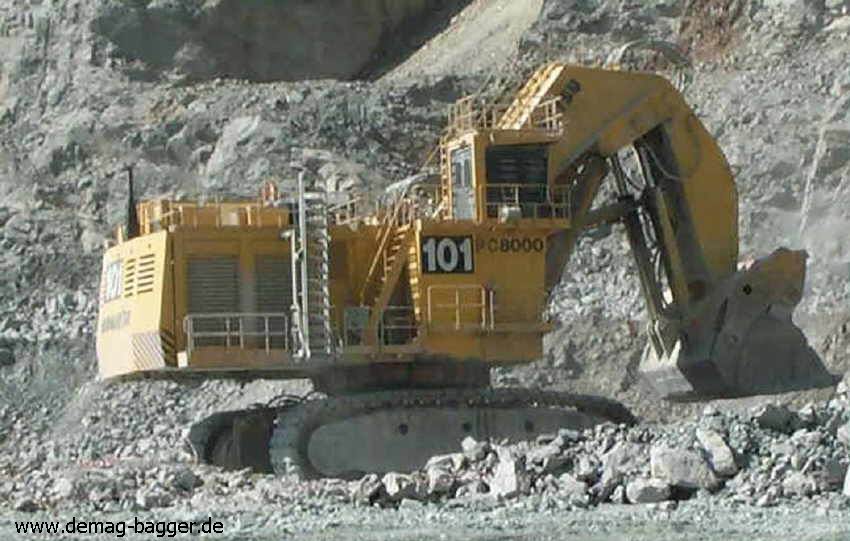

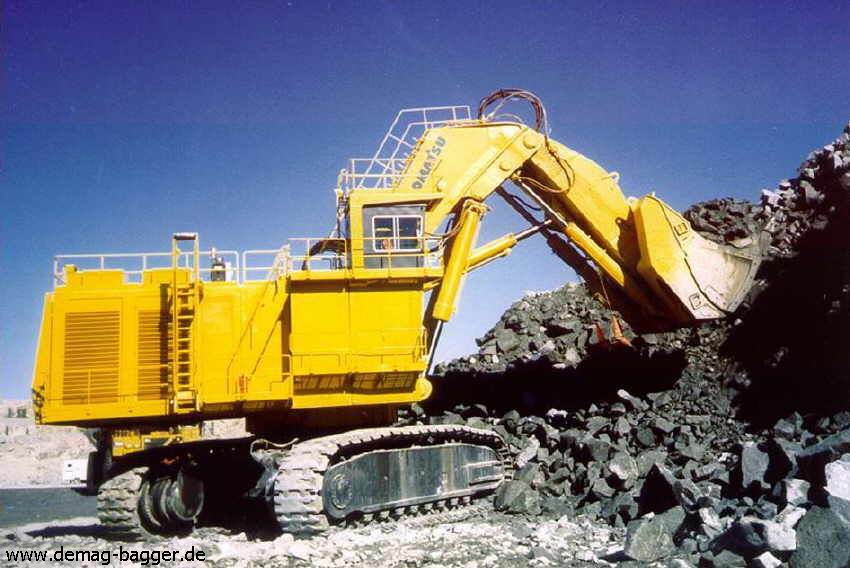

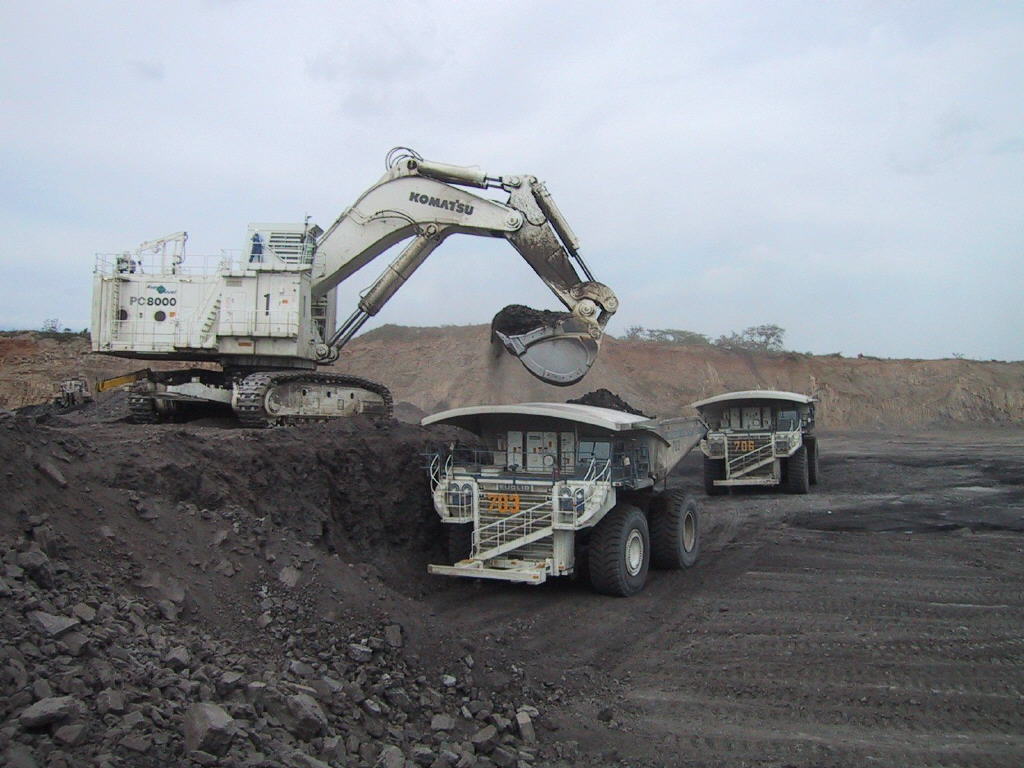

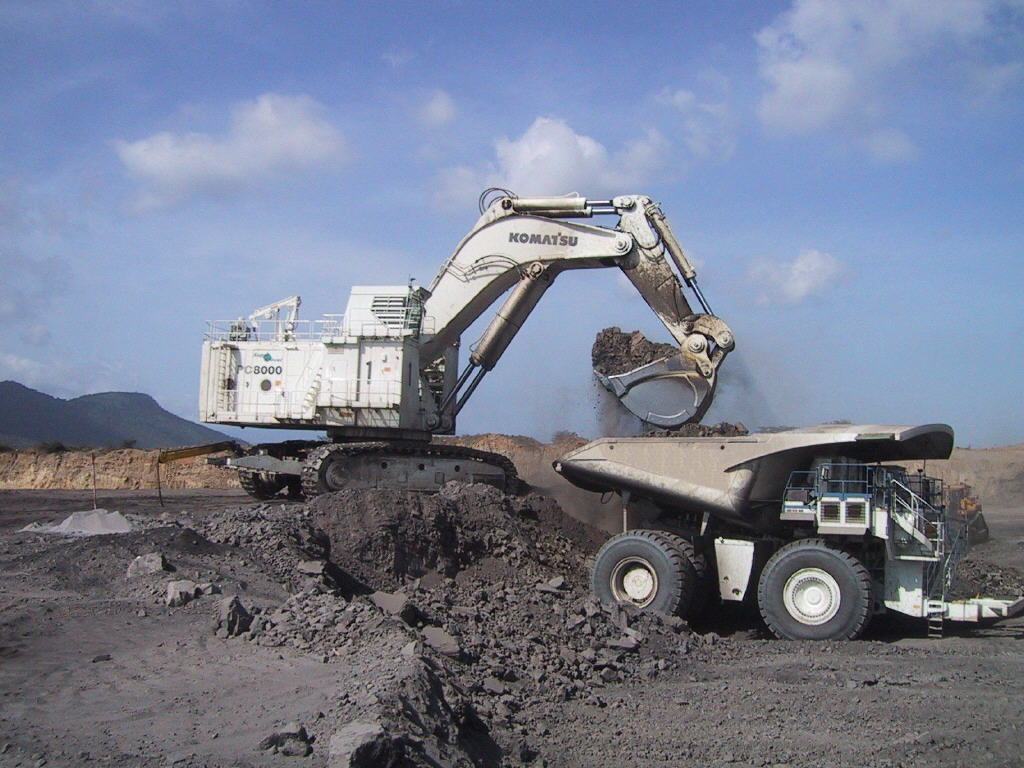

PC 8000

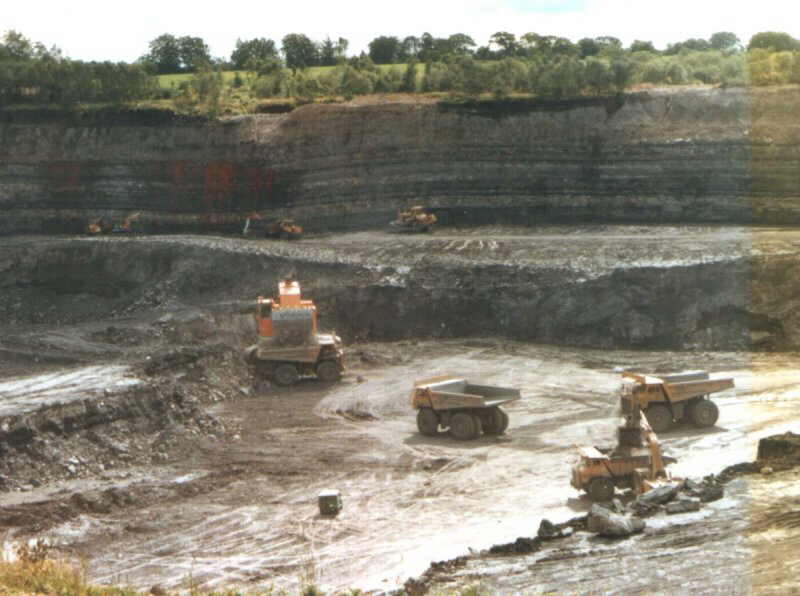

H485 in Schottland

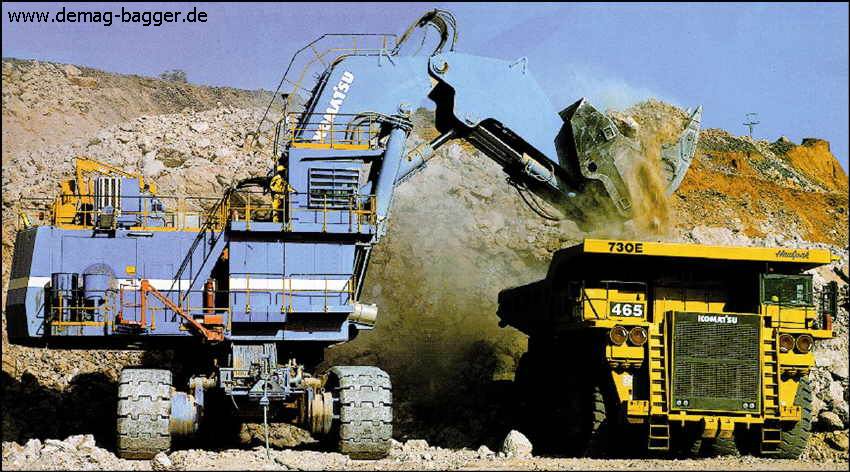

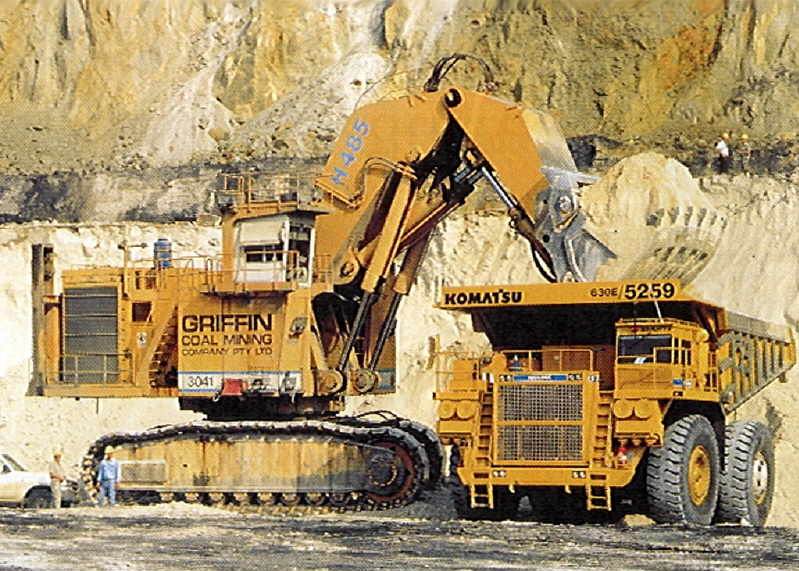

H485 mit Komatsu 730E
H485 mit CAT 793
PC 8000

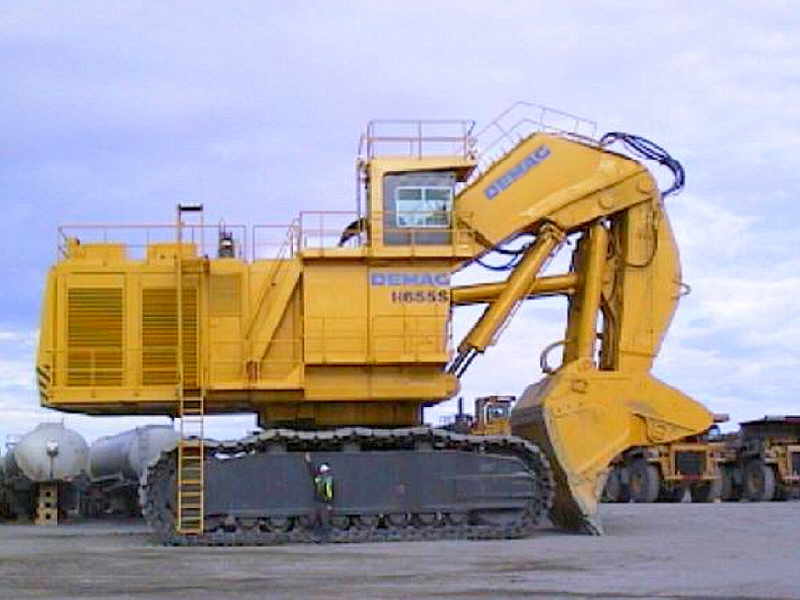

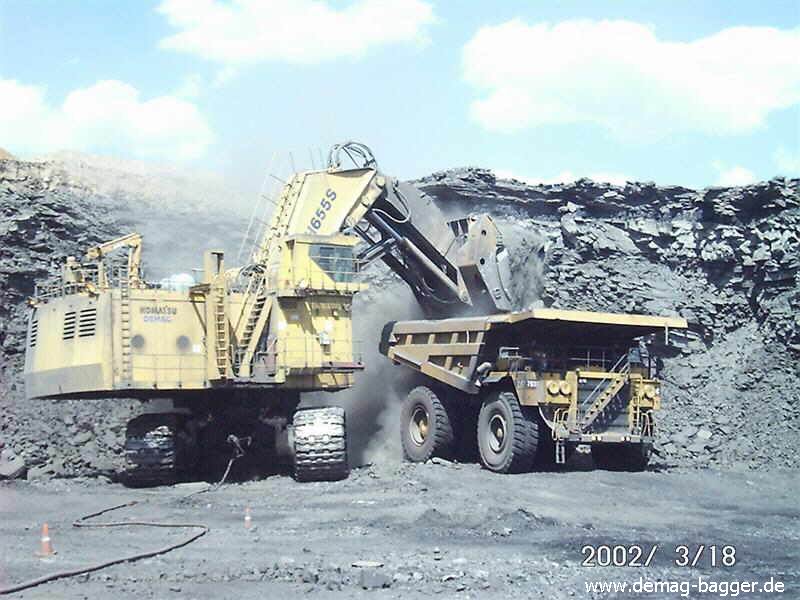

H655S belädt CAT 793
PC 8000

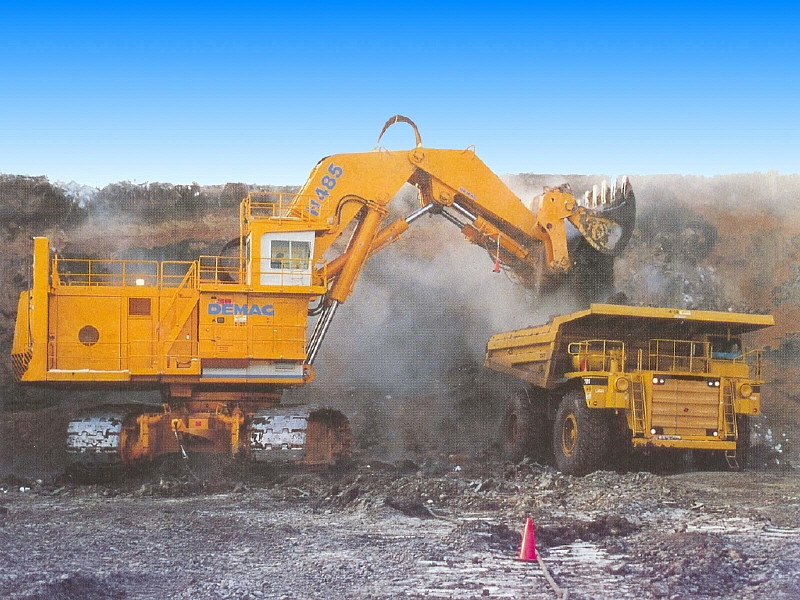

H485 belädt CAT 789
H485 belädt CAT Muldenkipper

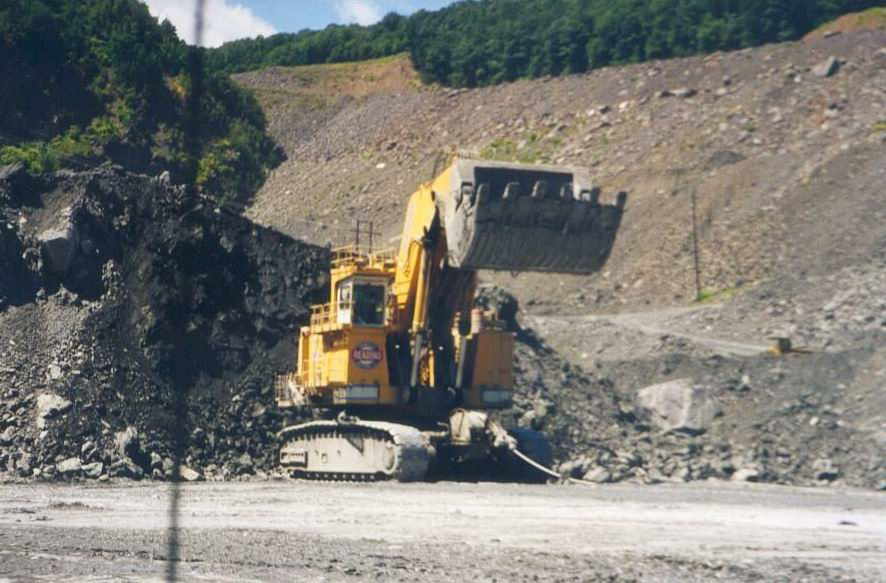

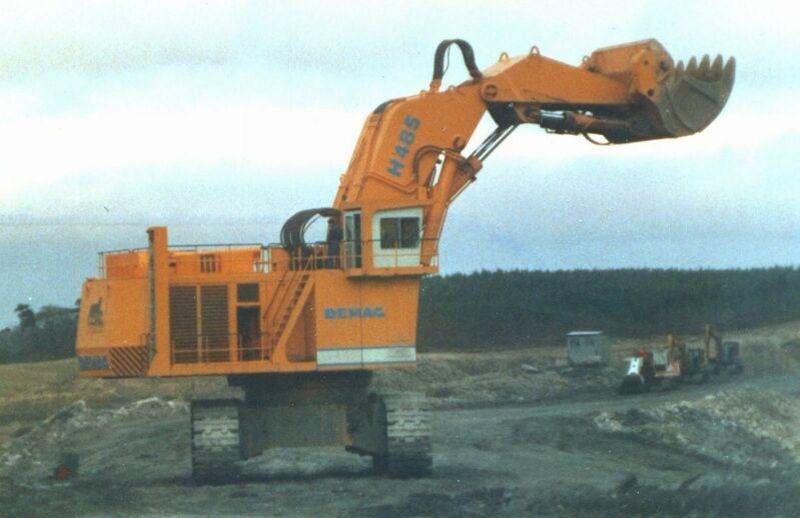

H485 mit Hochlöffel

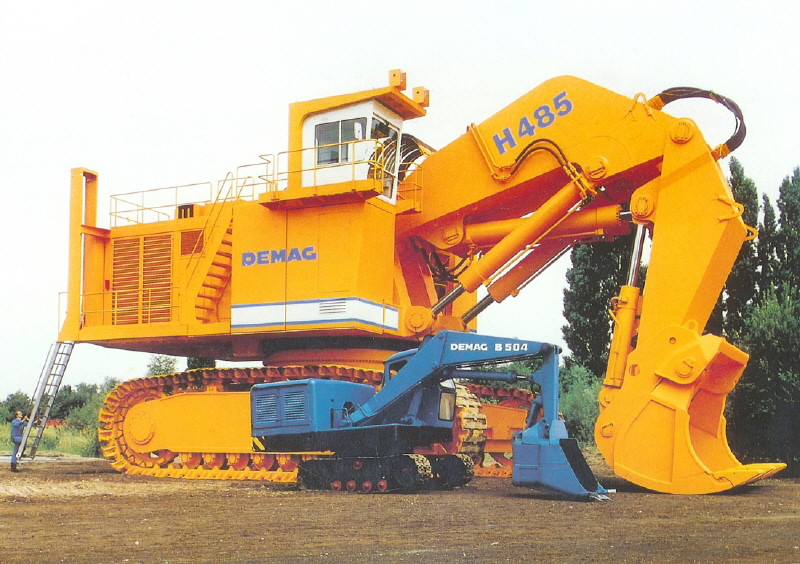

H485 zusammen mit B504
2 PC 8000 beim Beladen von Muldenkippern
PC 8000
H485 mit Hochlöffel
H485 zusammen mit B504
2 PC 8000 beim Beladen von Muldenkippern
PC 8000
H485 mit Hochlöffel


Bildquellen:

Foto 3: Daniel Schindler

Bilder 10-15+16: Kari Feierabend

Bilder 17-18: Alberto Quijano

Bilder 27-28, 30: J R A Dewar



Bilderserie Nr. 1:

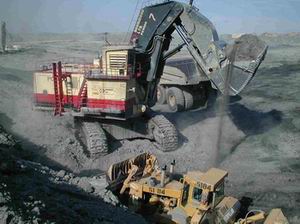

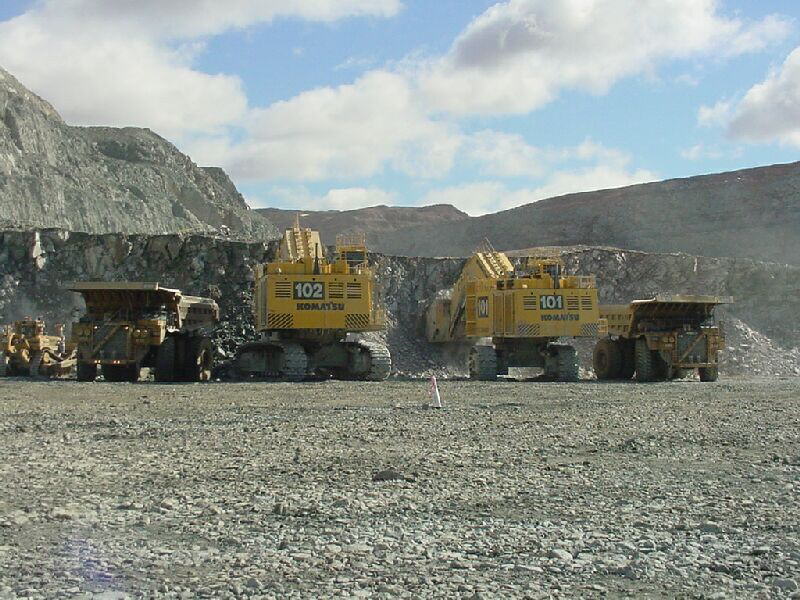

DEMAG H485 + DEMAG Komatsu PC 8000 im Einsatz in Australien
(bitte aufs Bild klicken, dann erscheinen auf einer neuen Seite die Bilder)

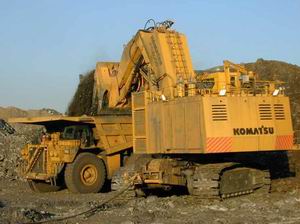

Bilderserie Nr. 2:

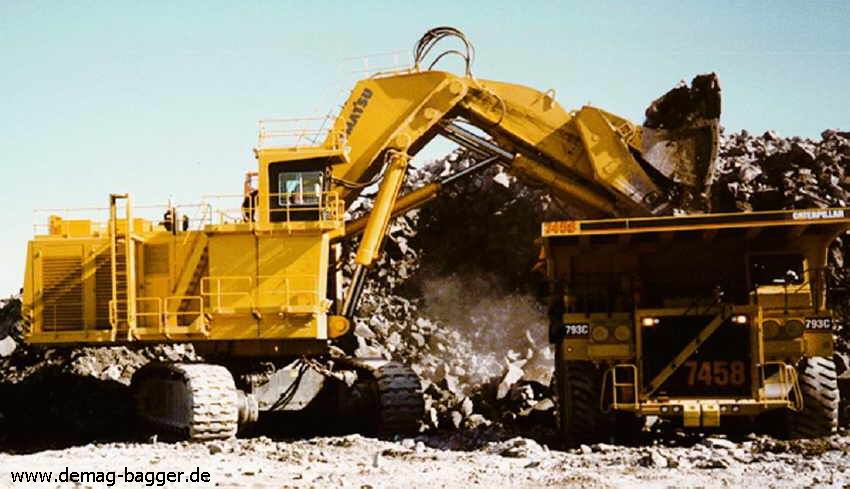

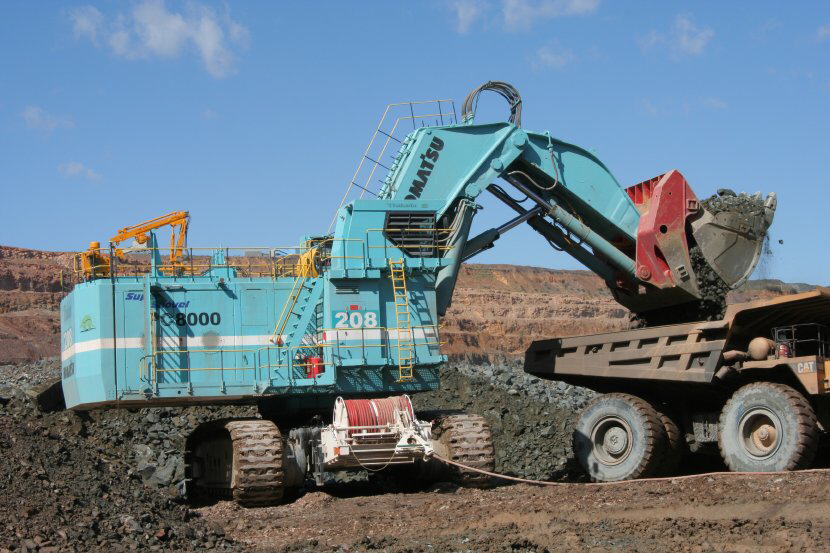

Komatsu PC 8000 & CAT 793 im Einsatz
(bitte aufs Bild klicken, dann erscheinen auf einer neuen Seite die Bilder)

Bilderserie Nr. 3:

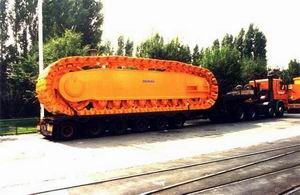

Transport und Montage eines DEMAG H485
(bitte aufs Bild klicken, dann erscheinen auf einer neuen Seite die Bilder)

Bilderserie Nr. 4

Komatsu PC 8000 mit 42m³ Tieflöffel im Einsatz
(bitte aufs Bild klicken, dann erscheinen auf einer neuen Seite die Bilder)

Bilderserie Nr. 5

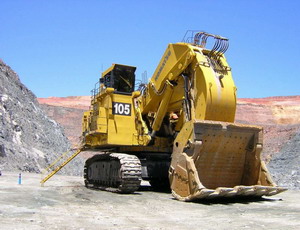

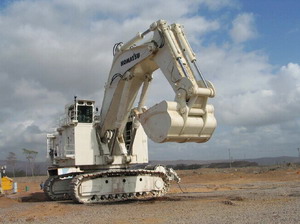

Komatsu PC 8000
(bitte aufs Bild klicken, dann erscheinen auf einer neuen Seite die Bilder)
