H41

Der H41 wurde als Erdbaugerät entwickelt und ist nicht für den
Steinbruch geeignet. Auf den Unterwagen des H36 wurde der
Oberwagen des H51 mit einer hohen hydraulischen Leistung aufgesetzt.



Technische Daten:

H41
Kettenbreite: 500mm, 600mm, 700mm
Motor:
  • Motor Diesel: 173KW Deutz F8 L 413 F
    luftgekühlter 8Zyl 4-Takt V-Dieselmotor
  • Motor Diesel: 215KW Deutz F10 L 413 F (ab 1978)
    luftgekühlter 10Zyl 4-Takt V-Dieselmotor
  • Motor Diesel: 178KW Cummins NT 855
    wassergekühlter 6Zyl 4-Takt Reihen-Dieselmotor
  • Motor Diesel: KW Cummins VT 903
    wassergekühlter 8Zyl 4-Takt V-Dieselmotor
  • Motor Elektrik: 132KW
Fahrgeschwindigkeit: 2,6km/h
mit Tieflöffel:
Gewicht: 40t
Losbrechkraft: 100kN
Reißkraft: 110kN
Auslegerlänge: 6000mm, 7300mm
Stiellänge: 2300mm, 3300mm, 4300mm, 6700mm
Tieflöffel: 1,4 m³, 1,6m³ / 2,0m³ 1450mm breit (auch als perforierter
Kieslöffel)
mit Klappschaufel:
Losbrechkraft: 210kN
Vorschubkraft: 180kN
Klappschaufel: 2,5m³

Bilder:

H41 mit Kohlenschaufel
H41 mit Tieflöffel
H41 mit Tieflöffel

.

H41
H41

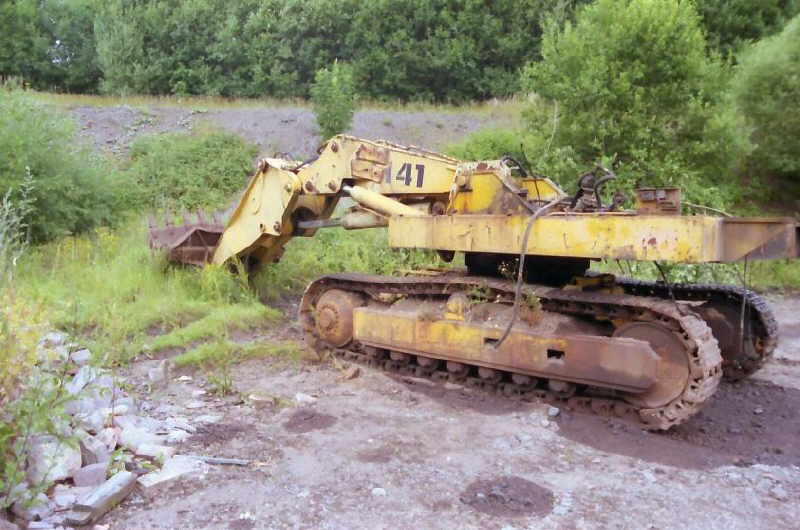

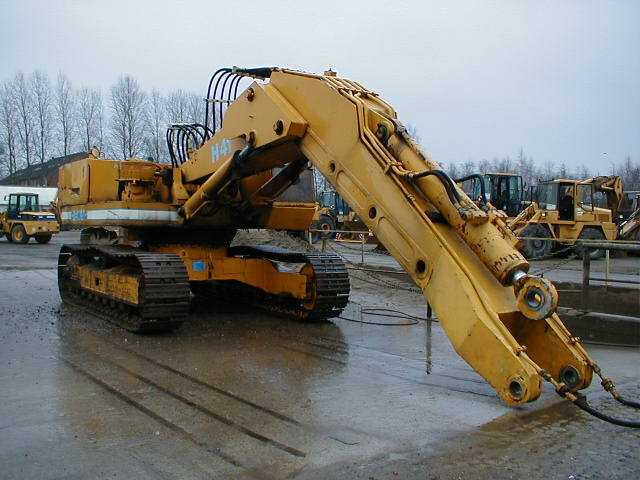

ausgeschlachteter H41 mit Hochlöffel

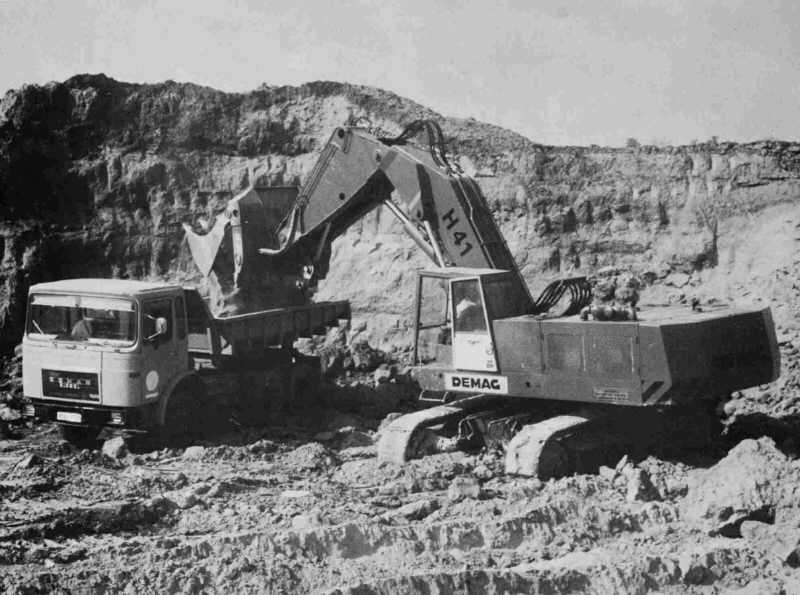

H41 mit Hochlöffel

.

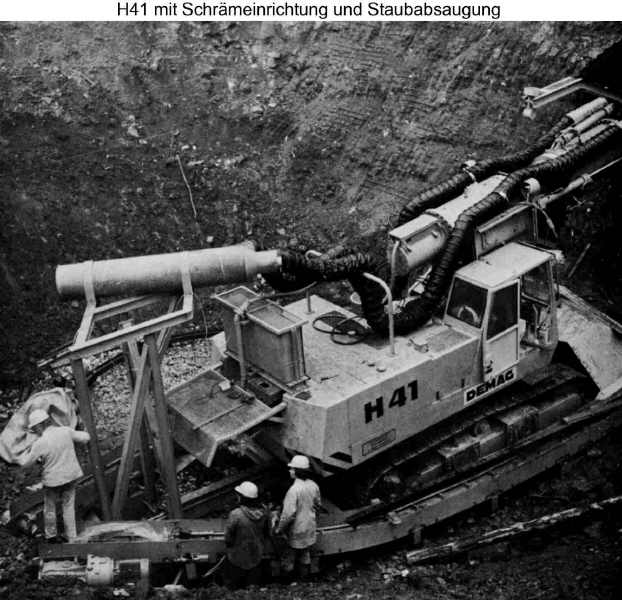

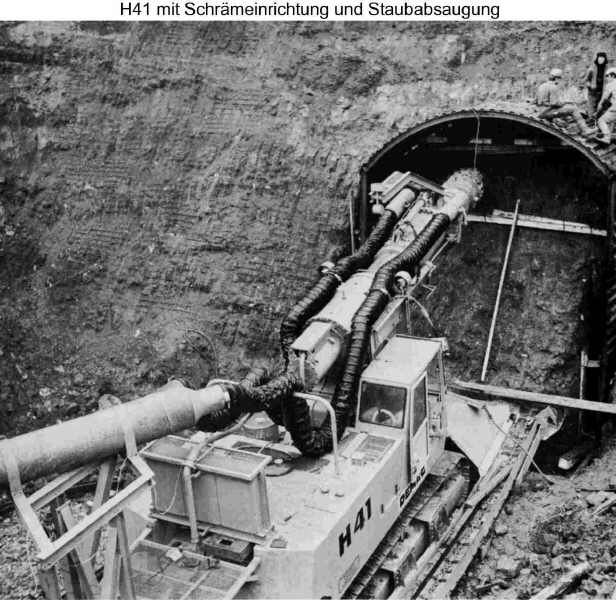

H41 mit Schrämeinrichtung und Staubabsaugung

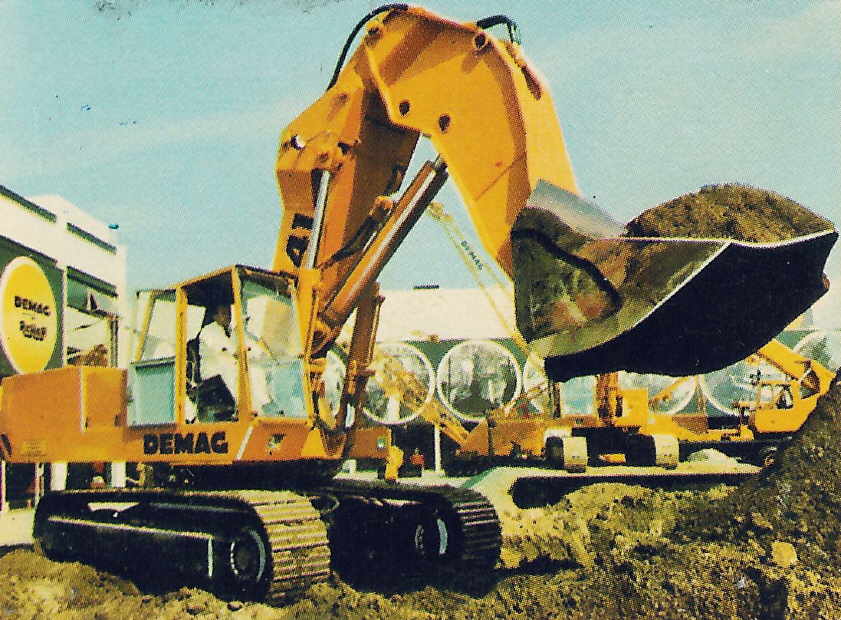

H41 mit Klappschaufel

Bilder 3-6: Thorsten Meier
