H40/H45
.jpg)
H45
Technische Daten:
| H40
(H40LC) |
H45 |
|
| Kettenlänge: | 4665mm (4920mm) | --- |
| Kettenhöhe | 1110mm (1095mm) | --- |
| Kettenbreite: | 500mm, 600mm, 700mm | 600, 700, 800, 900mm |
| Höhe über alles: | 3385mm (3340mm) | --- |
| Breite über alles: | abhängig v. Kettenbreite: 3300, 3400, 3500mm (LC: 3200, 3300, 3400mm) | --- |
| Länge über alles: | 5438mm (5568mm) | --- |
| Motor (Diesel): | 173kW Deutz F8 L415 FI | 216kW Cummins LTA 10-C 290 wassergekühlter 6Zyl. 4-Takt Diesel |
| Fahrgeschwindigkeit: | 2,3km/h (2,4km/h) | 3,1km/h |
| mit
Tieflöffel (Standart) |
||
| Gewicht mit 500mm breiten Raupen: 38t (LC: 37t) | 45t | |
| Losbrechkraft: | 172kN | 246kN |
| Reißkraft: | 195kN | 237kN |
| Auslegerlänge: | 5450mm | 6680mm (Monoblock) |
| Stiellänge: | 2300/4300/5800mm | 2400/3000/3600mm |
| Tieflöffel: | 2,5m³ / 1,4m³ / 1,2m³ (1600/1300/1200mm breit) | 2,7m³ / 2,5m³ / 2,2m³ / 1,6m³ |
| maximal erreichbare Höhe: | 10200mm | --- |
| maximale Reichweite: | 13000mm | --- |
| maximal errreichbare Tiefe: | 9000mm | --- |
| mit
Tieflöffel (Universalausleger) |
||
| Gewicht mit 500mm breiten Raupen: 39,2t (LC: 38t) | --- | |
| Losbrechkraft: | 172kN | --- |
| Reißkraft: | 195kN | --- |
| Auslegerlänge: | 2800mm | --- |
| Auslegerstiellänge: | 4500mm (4 Steckungen) | --- |
| Stiellänge: | 2300/4300/5800mm | --- |
| Tieflöffel: | 2,5m³ / 1,4m³ / 1,2m³ / 1,0m³ (1600/1300/1200/1200mm breit) | --- |
| maximal erreichbare Höhe: | 11000mm | --- |
| maximale Reichweite: | 14000mm | --- |
| maximal errreichbare Tiefe: | 9500mm | --- |
| mit
Klappschaufel: |
||
| Gewicht mit 500mm breiten Raupen: 39t | ||
| Losbrechkraft: | 260kN | --- |
| Vorschubkraft: | 280kN | --- |
| Auslegerlänge: | 3300mm | --- |
| Stiellänge: | 2600mm | --- |
| Klappschaufel: | 2,5m³ (1900mm breit) | --- |
| maximal erreichbare Höhe: | 9000mm | --- |
| maximal erreichbare Tiefe: | 3500mm | --- |
Anmerkung: Es gab das Modell
H40G, das als Seilbagger und als Hydraulikbagger verkauft wurde.
Durch die unterschiedlichen
Belastungen und die hohen Umbauzeiten ein Misserfolg!
Bilder:
.jpg) |
.jpg) |
.jpg) |
%20bj%201986,.jpg) |

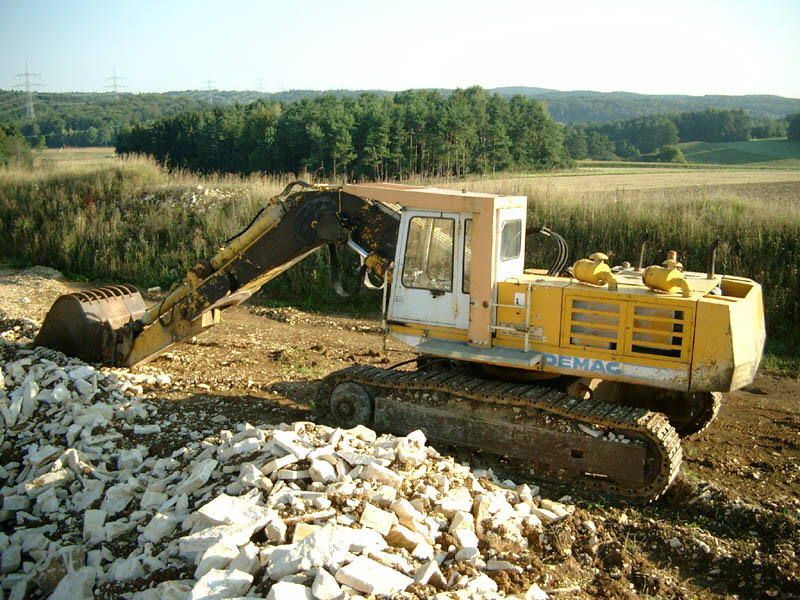

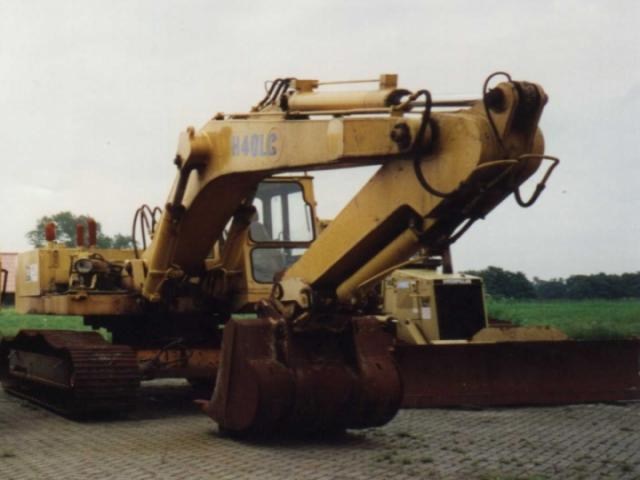

| H40
LC |

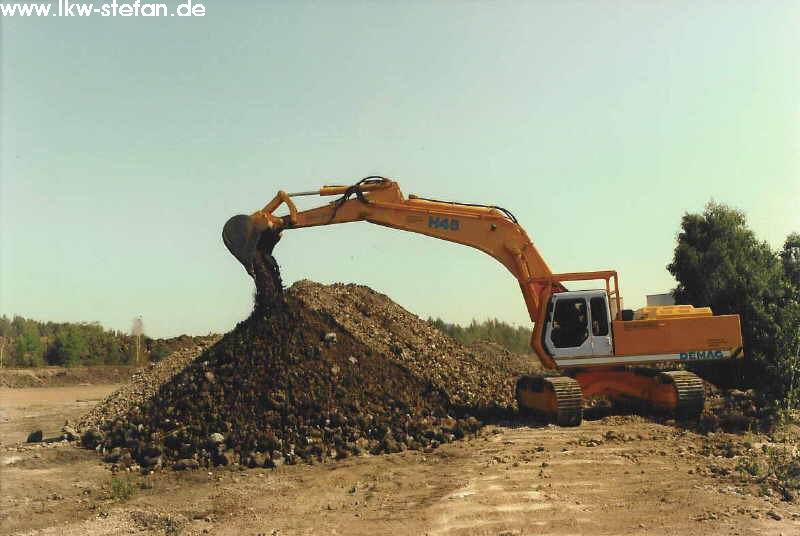

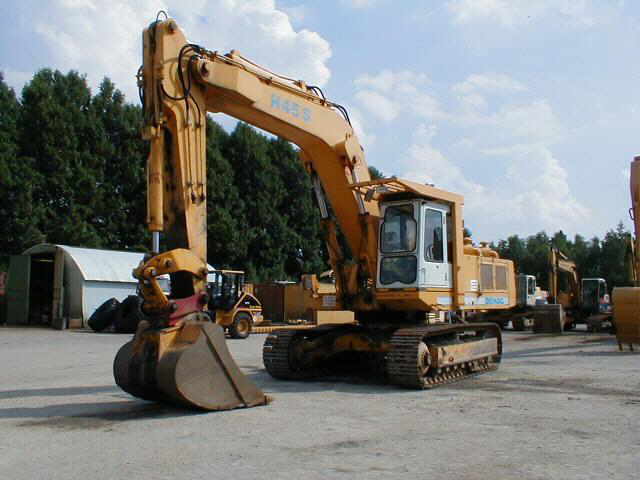

H45,
Baujahr 1986 |
||
.jpg) |
%202.jpg) |
%201.jpg) |
.jpg) |

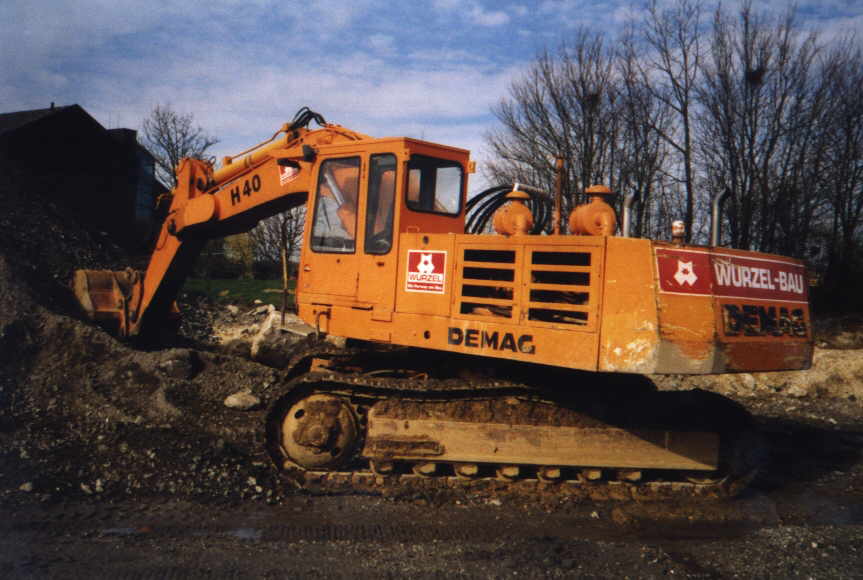

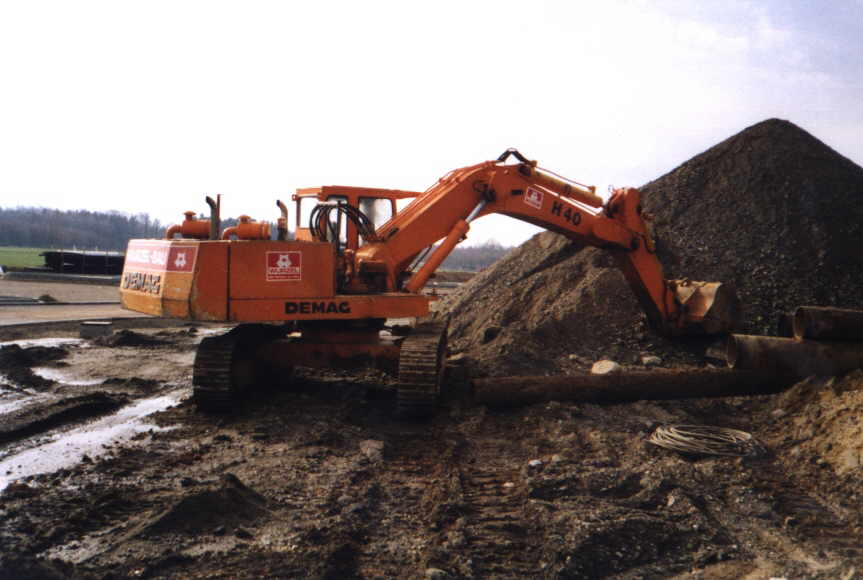

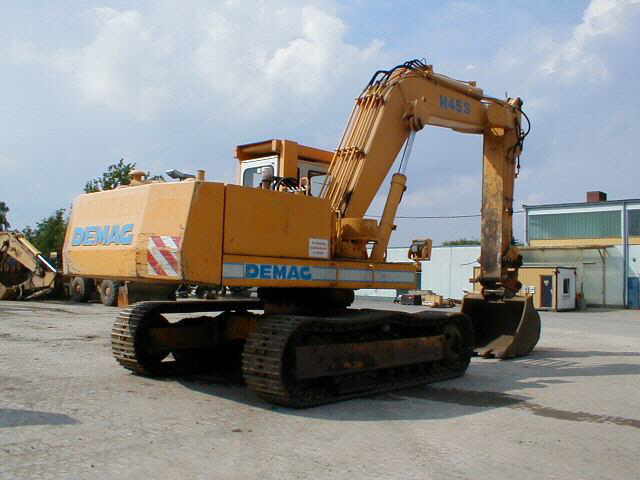

| H45 |

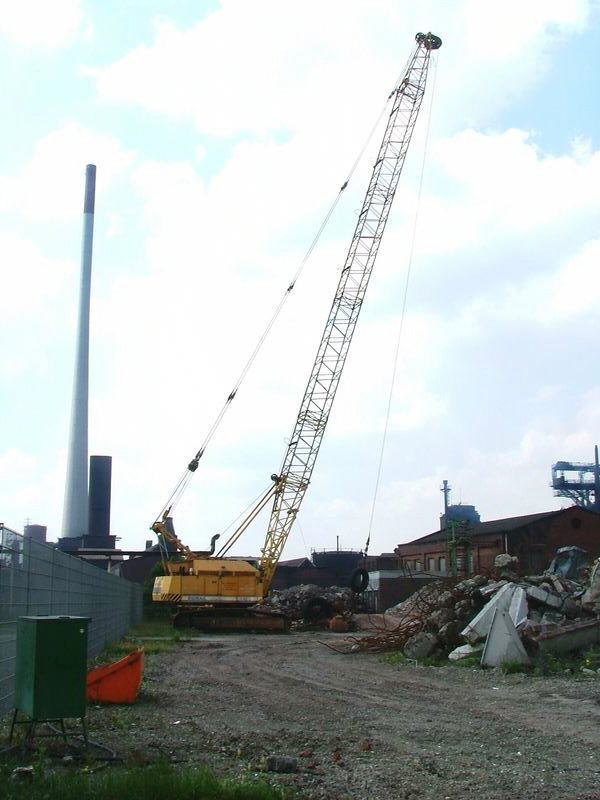

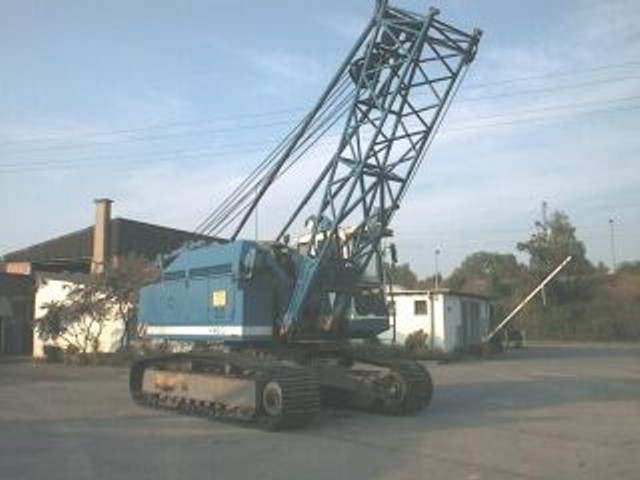

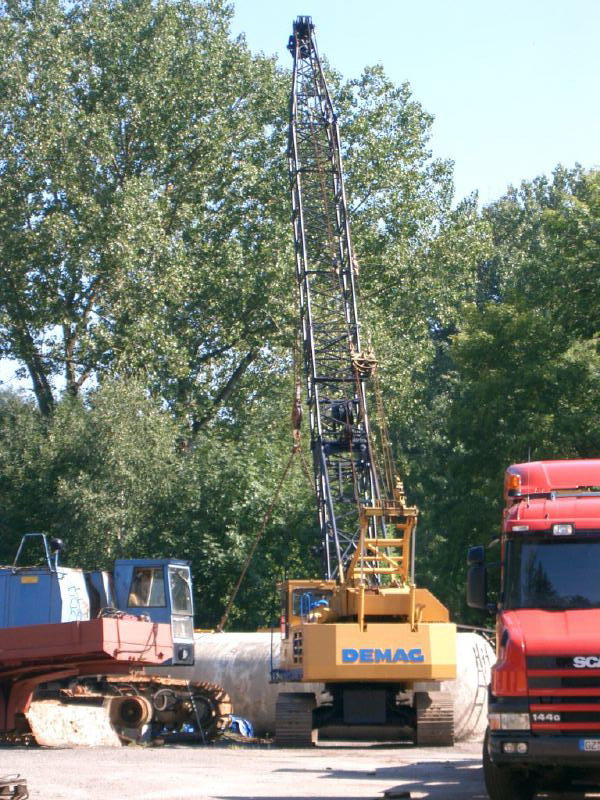

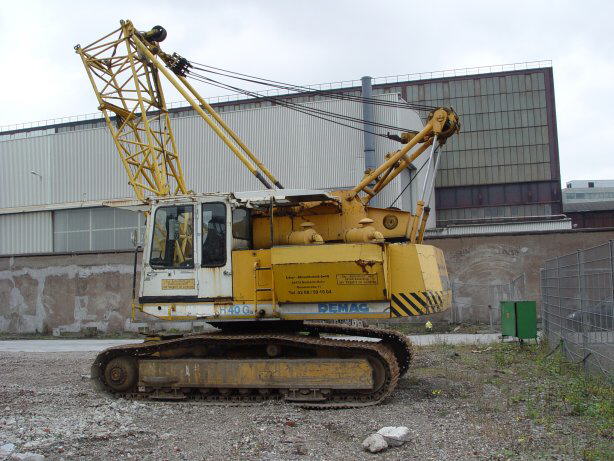

H40G
Baujahr 1986 15m Gittermastkran Greifer 3,0m³ Seriennummer 84114 |

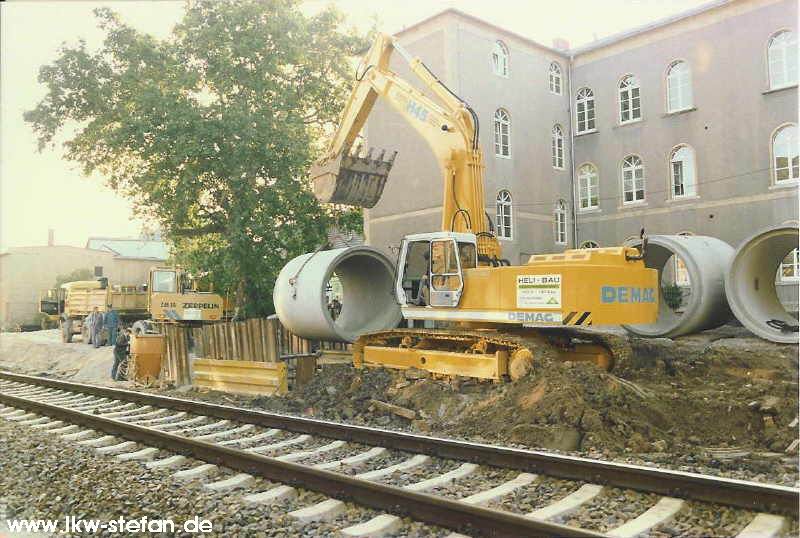

H45
beim Kanalbau |
|
.jpg) |
.jpg) |
.jpg) |
.jpg) |
|

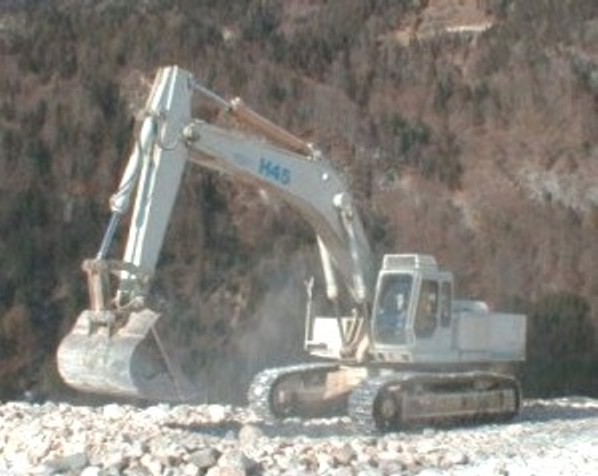

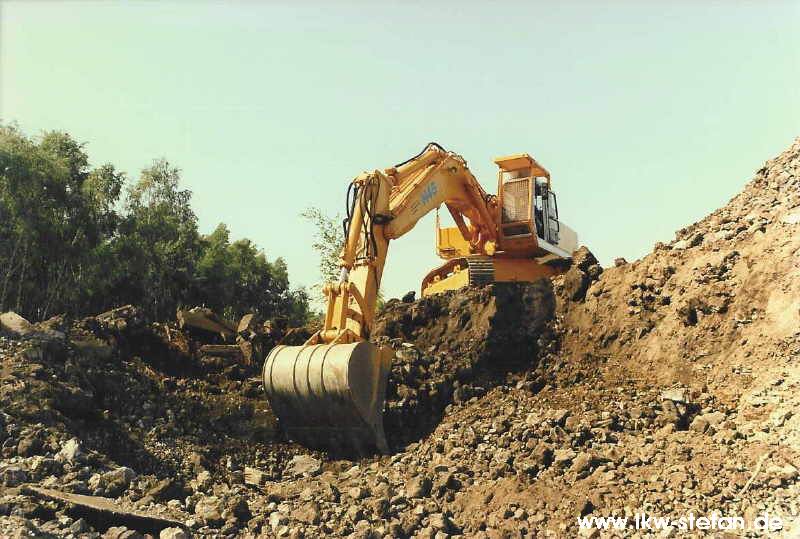

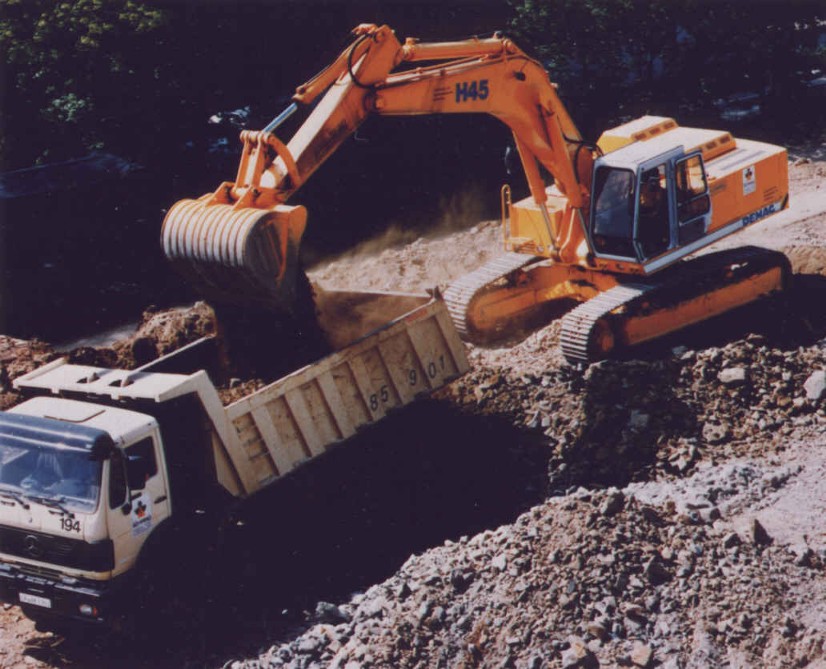

H45
mit Tieflöffel |

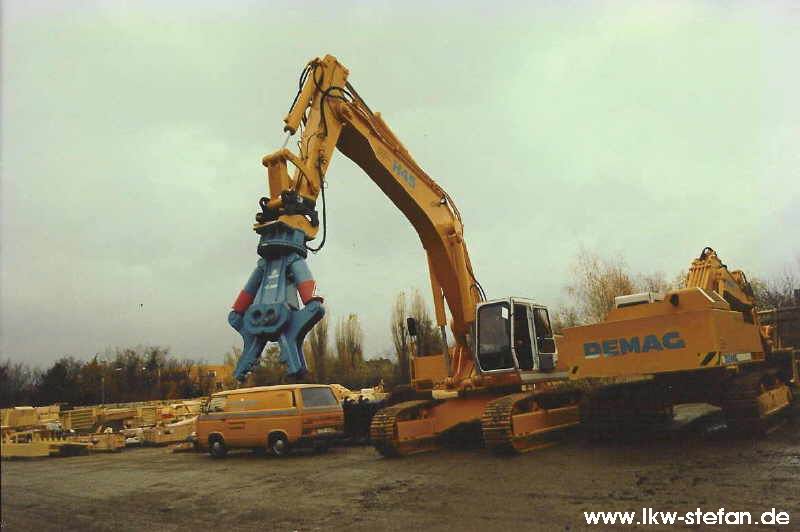

H45
mit Atlas Corpo Betonschere |

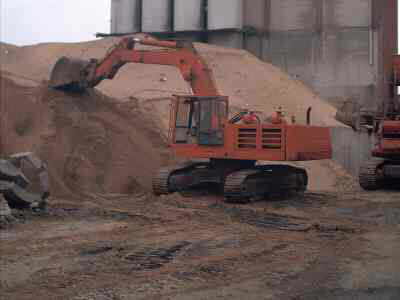

H40 |
|
.jpg) |
.jpg) |
 |
 |

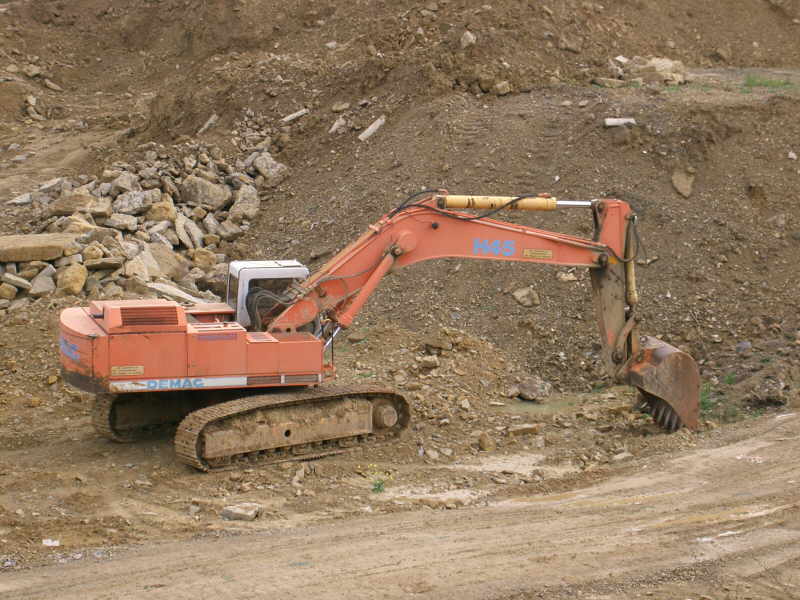

H45
mit Tieflöffel |

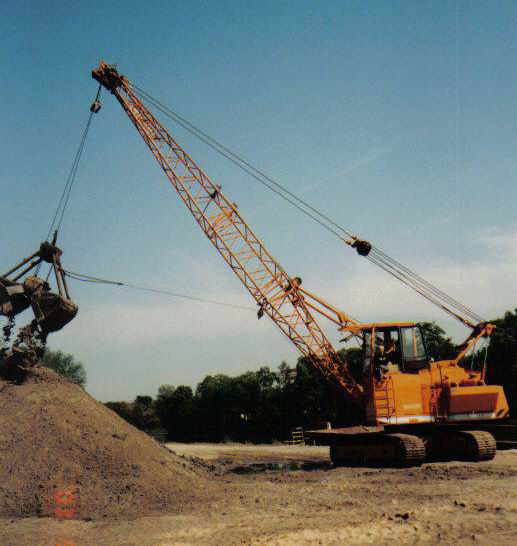

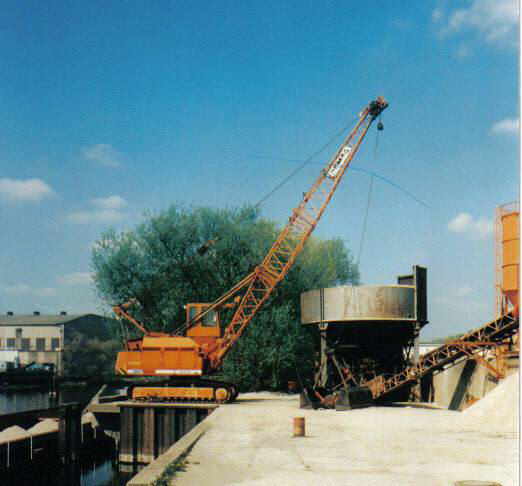

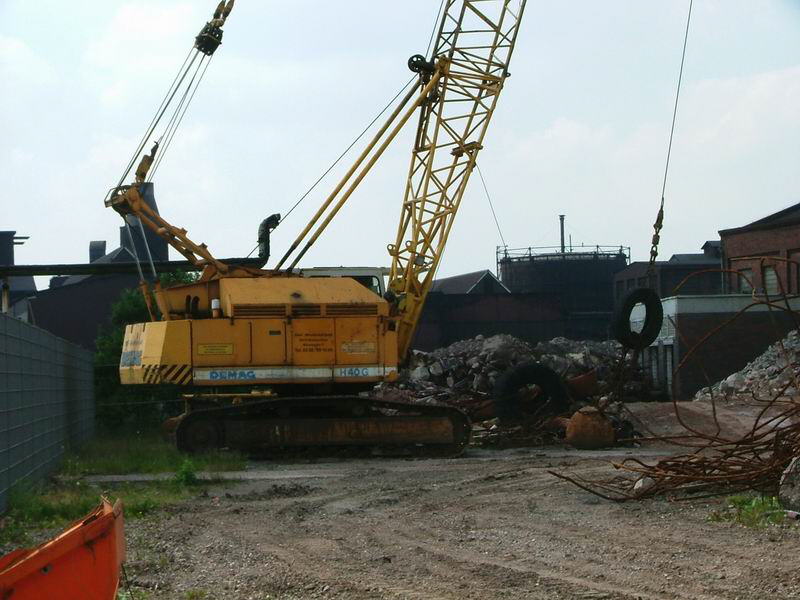

H40G der auch 2003 noch zum Schiffe entladen eingesetzt wird Bildquelle: Nico |
||
 |
 |
 |
  |
|
H40 mit Tieflöffel |

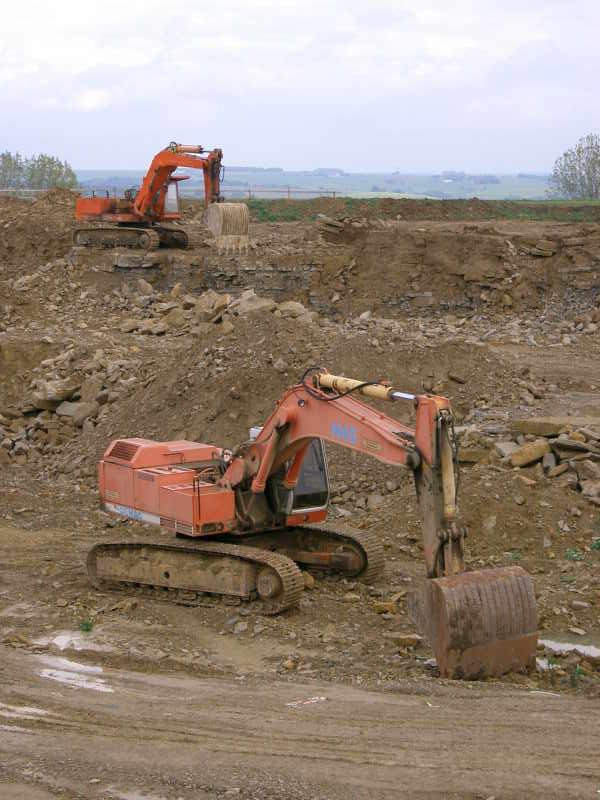

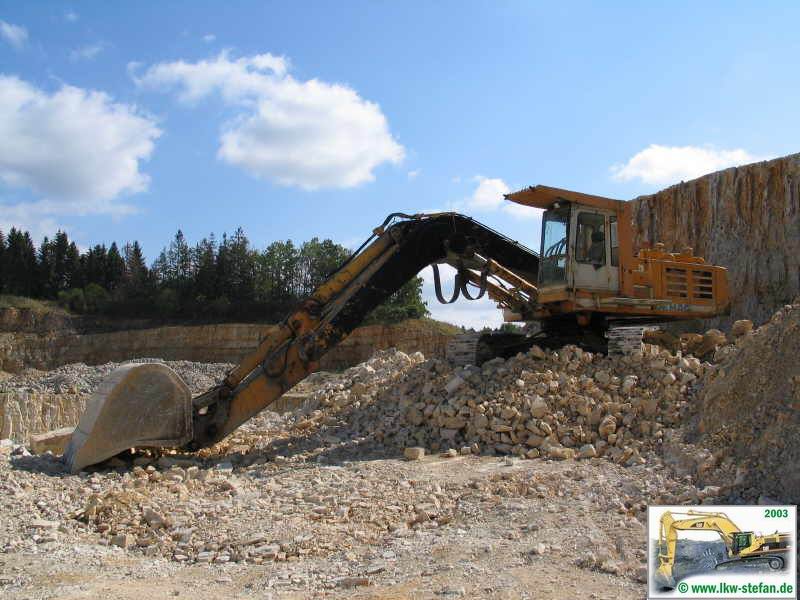

H45 mit Tieflöffel in der Eifel (Bilder von Ernst Weber) |
H40G fotografiert von Ernst Weber |
|
 |
 |
 |
 |

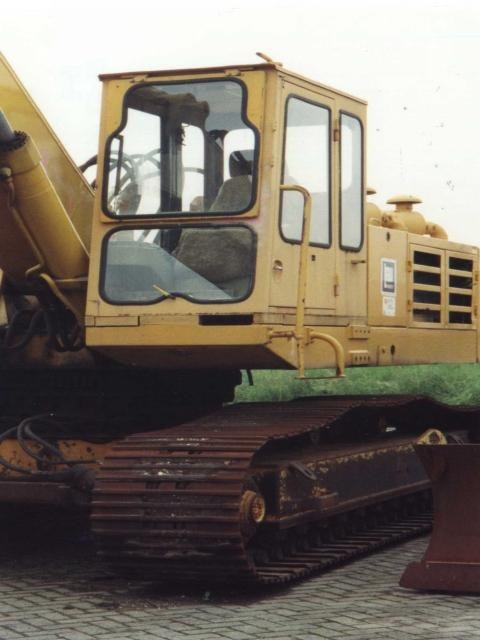

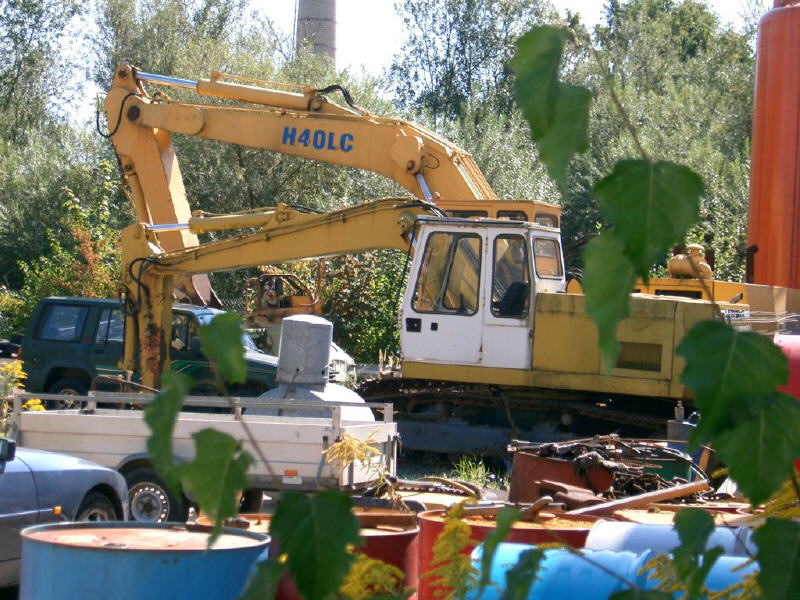

H40
LC |
H40G |
||
 |
|||
H45 |
|||
