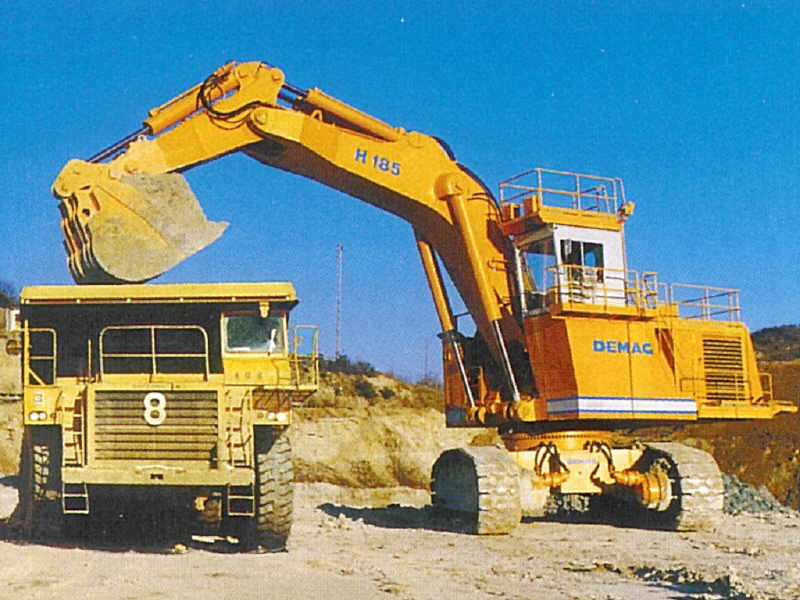

H185/H255
Technische Daten:
| H185/H255
(baugleich mit Komatsu PC 3000) Einführung: 1983 |
|
| erste Daten von H185 (6/1983), geänderte Daten in Klammern von H185.2 (5/1989) | |
| Kettenlänge: | 7632mm (7855mm) |
| Kettenbreite: | 800mm oder 1000mm |
| Kettenhöhe: | 1985mm (2175mm) |
| Höhe über alles: | 6772mm (7868mm) |
| Breite über alles: | 5400mm bei 800mm Bodenplatten (5600mm Spurverbreiterung durch Geländer jedoch 6400mm) |
| Länge über alles: | 9321mm (9878mm) |
| Motor (Diesel): | 783kW Cummins KTA 2300-C-1050 (1005kW Cummins KTTA 38C) wassergekühlter 12 Zyl. V-Motor Turbolader |
| Motor (Elektro): | 900kW |
| Fahrgeschwindigkeit: | 2,5km/h |
| mt
Tieflöffel: |
|
| Gewicht: | 188t (Standart) |
| Losbrechkraft: | Standart 620kN (630kN) |
| Reißkraft: | Standart 620kN (620kN) |
| Auslegerlänge: | 8000mm (8800mm) |
| Stiellänge: | 4500mm (4000mm) |
| Kohle-Tieflöffel für Schüttgewicht 1,1t/m³ | 15,0m³ 2850mm breit (Gewicht 12,3t) |
| Standart-Tieflöffel für Schüttgewicht 1,8t/m³ | 10,0m³ 2860mm breit (Gewicht 10,4t) |
| Schwerer Tieflöffel für Schüttgewicht 2,6t/m³ | 7,0m³ 2200mm breit (Gewicht 8,3t) |
| maximal erreichbare Höhe: | 15000mm |
| maximale Reichweite: | 15700mm |
| maximal errreichbare Tiefe: | 8000mm (8600mm) |
|
Tieflöffeleinrichtung lang "A" und "B" |
|
| Losbrechkraft: | 450kN maximal |
| Reißkraft: | 400kN maximal |
| Auslegerlänge: | 12000mm |
| Stiellänge: | "A" 7000mm, "B" 9500mm |
| Standart-Tieflöffel für Schüttgewicht 1,1t/m³ mit Stiel "A" | 4,0m³ 1900mm breit (Gewicht 4,4t) |
| Standart-Tieflöffel für Schüttgewicht 1,1t/m³ mit Stiel "B" | 2,5m³ 1700mm breit (Gewicht: 3,0t) |
| maximal erreichbare Höhe: | "A" 18000mm, "B" 18500mm |
| maximal errreichbare Tiefe: | "A" 12500mm, "B" 14800mm |
| maximale Reichweite: | "A" 20900mm, "B" 23000mm |
|
mit Klappschaufel: |
|
| Gewicht: | 180t (205t) |
| Losbrechkraft: | 730kN (850kN) |
| Reißkraft: | 730kN (820kN) |
| Auslegerlänge: | 5500mm |
| Stiellänge: | 3800mm (4300mm) |
| Leichtgut Klappschaufel für Schüttgewicht 1,1t/m³: | 16,0m³ |
| Standard-Klappschaufel für Schüttgewicht 1,8t/m³: | 11,0m³ (13,0m³) |
| Schwere Klappschaufel für Schüttgewicht 2,6t/m³ | 8,0m³ |
| maximal erreichbare Höhe: | 14500mm (14000mm) |
| maximale Reichweite: | 13300mm (13000mm) |
| Schaufelweg nach vorne: | 4400mm |
| Aquadigger
®: |
|||||
| Ausleger
Momoblockeinrichtung |
Stiel |
Reichtiefe |
Losbrechkraft |
Reißkraft |
Löffelinhalt |
| 8,0m |
4,5m |
7,9m |
620kN |
620kN |
10,0m³ |
| 8,0m |
7,0m |
9,8m |
470kN |
540kN |
7,0m³ |
| 12,0m |
7,0m |
13,5m |
400kN |
540kN |
4,0m³
(mit Ausladebeschränkung 8,0m³) |
| 12,0m |
9,5m |
15,9m |
320kN |
320kN |
2,5m³
(mit Ausladebeschränkung 7,0m³) |
| 15,0m |
7,0m |
15,9m |
400kN |
540kN |
mit
Ausladebeschränkung 4,0m³ |
| 15,0m |
9,5m |
18,4m |
310kN |
350kN |
mit
Ausladebeschränkung 4,0m³ |
| 15,0m |
12,0m |
20,6m |
260kN |
260kN |
mit
Ausladebeschränkung 3,3m³ |
| 18,0m |
7,0m |
18,4m |
540kN |
540kN |
mit
Ausladebeschränkung 2,0m³ |
| 18,0m |
9,5m |
20,9m |
320kN |
350kN |
mit
Ausladebeschränkung 2,0m³ |
| 18,0m |
12,0m |
23,4m |
270kN |
290kN |
mit
Ausladebeschränkung 2,0m³ |
Bildergalerien:
|
hier gibts
Bilder vom DEMAG H185 und H185S |
|
hier gibts
Bilder vom Nachfolger - dem Komatsu PC 3000 |
|

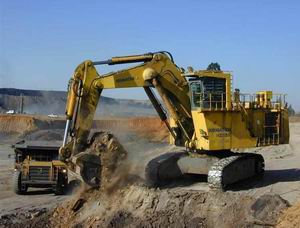

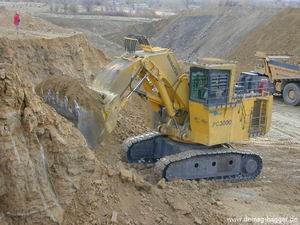

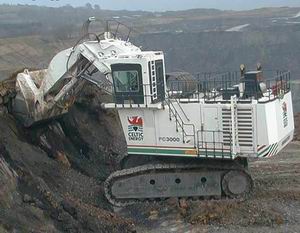

Komatsu
