Hydraulikbagger B504
.jpg)

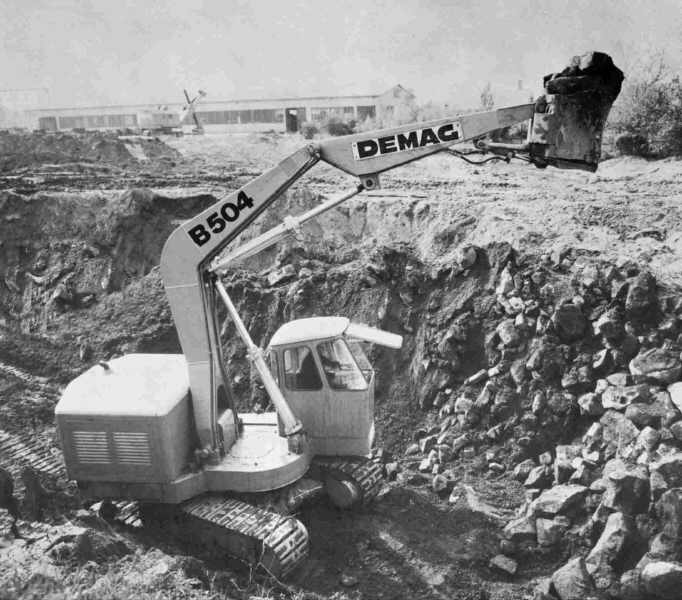

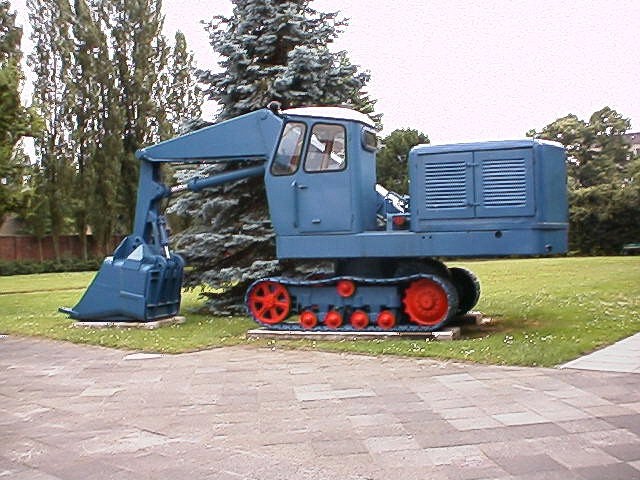

B504 der erste Vollhydraulikbagger der Welt, Baujahr 1954
Technische Daten:
| B504
(Daten von 1956) |
|
| Kettenbreite: | 0,55m |
| Kettenhöhe: | 0,60m |
| Höhe über alles: | 2,93m |
| Breite über alles: | 2,45m |
| Länge über alles: | 2,79m |
| Motor (Diesel): | 3 Zylinder, 4-Takt Deutz Dieselmotor mit 42PS |
| Bodendruck: | 0,45kg/cm² |
| Fahrgeschwindigkeit: | 4,2km/h (!!) |
| mit
Tieflöffel: |
|
| Gewicht: | 11,3t |
| größte Grabweite: | 7,20m |
| größte Grabtiefe: | 3,50m |
| größte Grabhöhe: | 3,60m |
| größte Aussschütthöhe: | 3,15m |
| größte Ausschüttweite: | 6,80m |
| Tieflöffelinhalt: | 0,40m³ |
| Grabbreite: | 0,75m |
| mit
Hochlöffel: |
|
| Gewicht: | 11,5t |
| Hochlöffelinhalt: | 0,40m³ |
| Breite des Hochlöffels: | 0,80m |
| Höhe des Hochlöffels: | 0,68m |
| größte Reichweite: | 6,85m |
| größte Reichhöhe: | 4,50m |
| größte Reichweite: | 5,75 |
| mit
Hydraulikgreifer: |
|
| Gewicht: | 11,5t |
| Greiferinhalt: | 0,60m³ |
| Breite des Greifers: | 0,80m |
| größte Höhe des geschlossenen Greifers: | 3,0m |
| größte Höhe des geöffneten Greifers: | 4,0m |
| größte Grabtiefe: | 2,60m |
| größte Grabweite: | 5,30m |
Bilder:
.jpg) |
.jpg) |
.jpg) |
.jpg) |
.jpg) |
.jpg) |

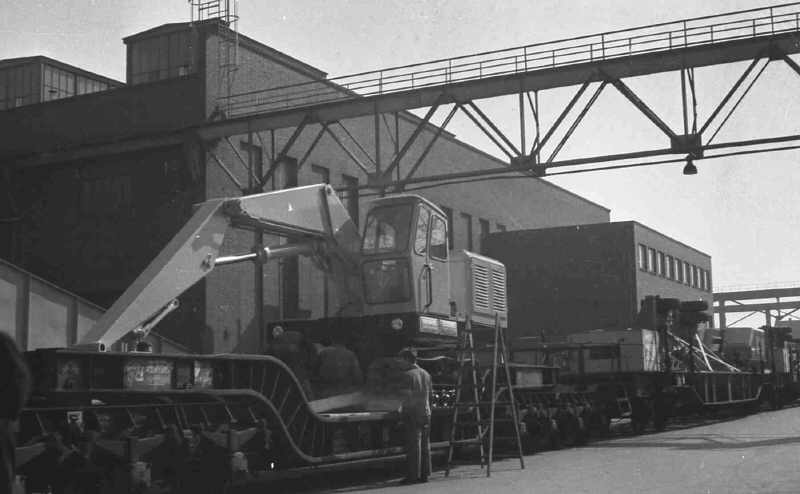

B504 wird auf der Bahn verladen |
Bildquelle: Alberto Quijano |
|

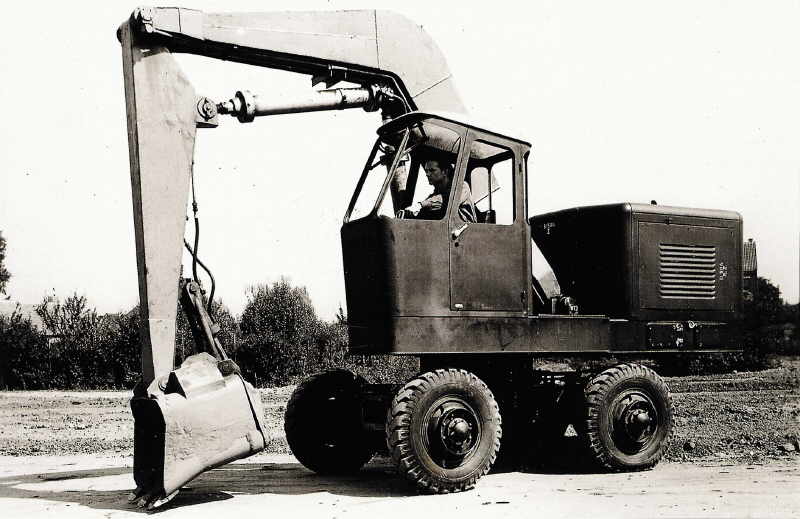

Bereits ab 1954 gab es auch eine mobile Version des B504, möglicherweise war dies der einzige Prototyp des Mobilbaggers... |

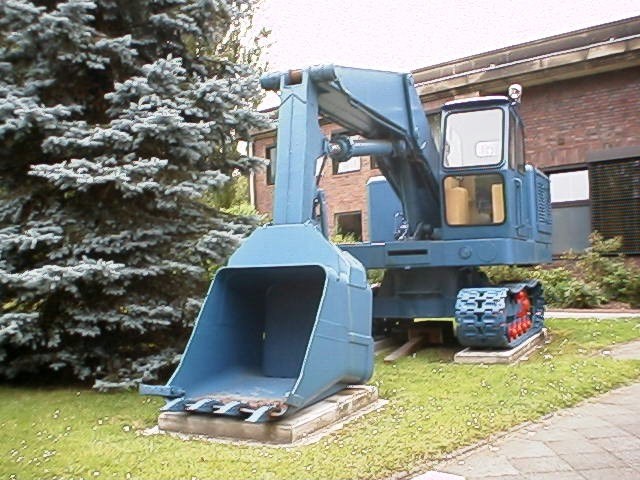

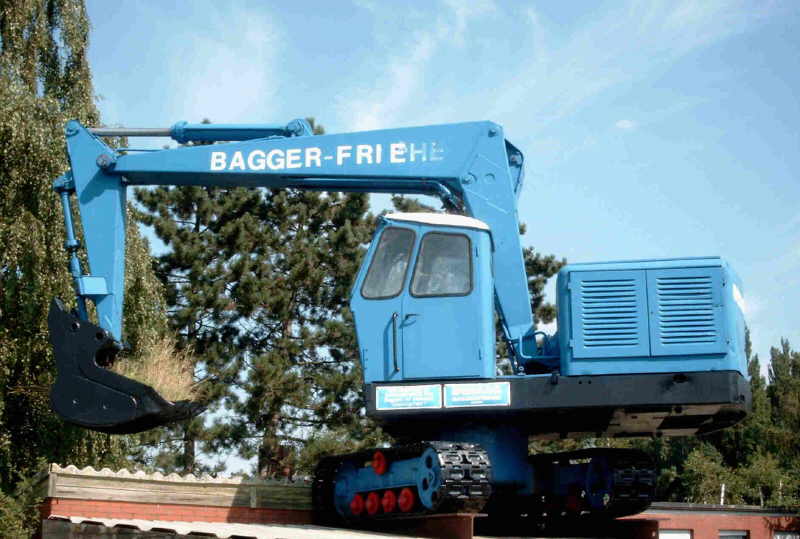

einen schönen restaurierten B504 hat Michael Zimmerers entdeckt |
 |
|
.jpg)
.jpg)
Zum Nachfolger vom B504 gehts hier!
