DEMAG Grabenfräse G161
Technische Daten:
| G161 |
|
| Motor: | luftgekühlter Deutz Dieselmotor F4 L514 |
| Motordaten: |
|
| Betriebsgewicht: | ca. 11t |
| spez. Bodendruck: | ca. 0,12kg/cm² |
| Bodenfreiheit: | ca. 600mm |
| Motorleistung: | 60PS |
| Motordrehzahl: | 1800U/min |
| Fahrgeschwindigkeiten
beim Arbeitsplatzwechsel (vorwärts und rückwärts) |
|
| 1. Gang: | 2,5km/h |
| 2. Gang | 3,2km/h |
| 3. Gang | 4,1km/h |
| 4. Gang | 5,3km/h |
| 5. Gang | 7,0km/h |
| Fahrgeschwindigkeiten beim Arbeiten: | stufenlos regelbar (30 - 1200m / h) |
| Fräsraddrehzahlen |
|
| 1. Gang: | 80U/min |
| 2. Gang | 105U/min |
| 3. Gang | 135U/min |
| 4. Gang | 172U/min |
| 5. Gang | 222U/min |
| Fräsraddurchmesser: | normal: 2000mm max. 2800mm |
| Grabenbreite: | normal: 1100mm max: 1650mm |
| Grabentiefe: | normal: 700mm max. 1000mm |
Bilder:
.jpg) |
.jpg) |
.jpg) |
.jpg) |

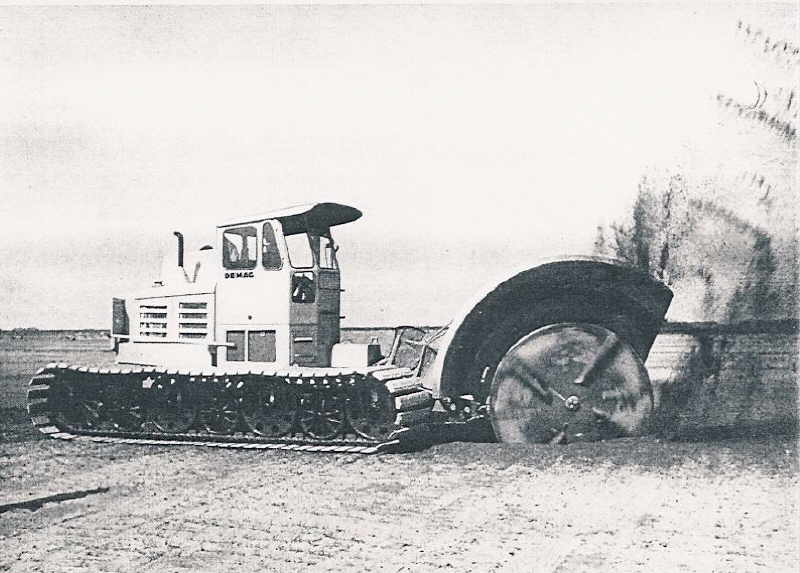

In
hohem Bogen werden die Erdmassen von den Messern der Grabenfräse
ins Gelände geschleudert und bei einer Streuweite von bis zu
20m gleichmäßig verteilt. Dabei werden z.B. auf Schlickböden
Streckenleistungen von bis zu 800m pro Std. erreicht |

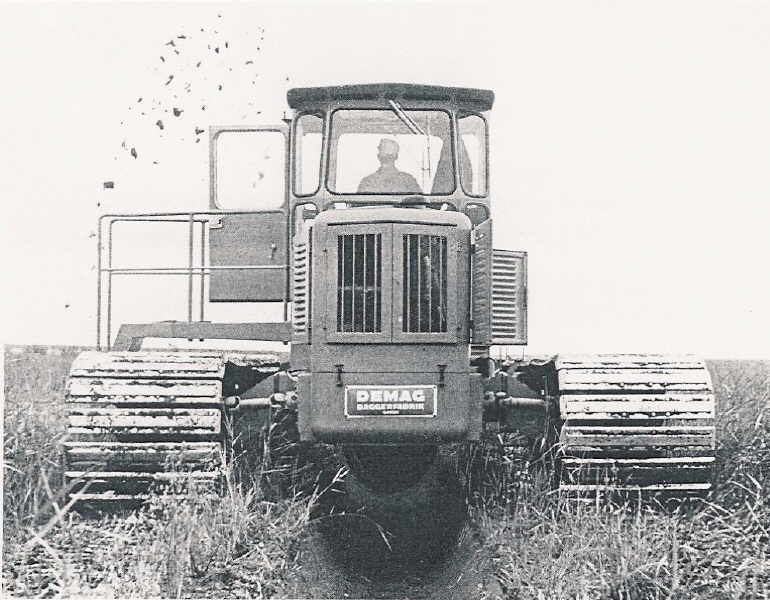

Die
Abbildung lässt deutlich den sauberen Schnitt des Grabenprofils
erkennen |

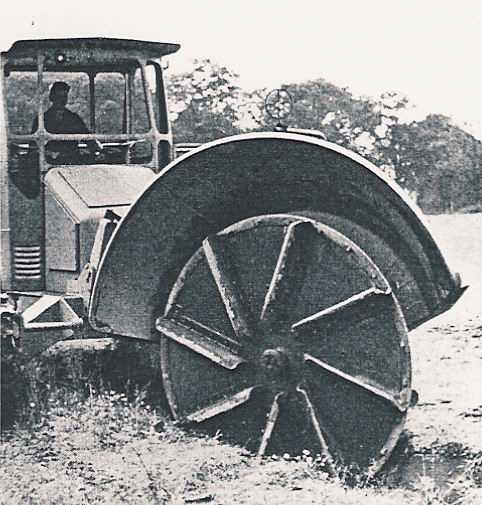

Foto
zeigt das Fräsrad und die Anbringung der einzelnen Messer, die
sich leicht austauschen lassen. Die geräumige Fahrerkabine ist
rundrum verglast und gibt dem Fahrer volle Sicht auf das Arbeitsfeld |

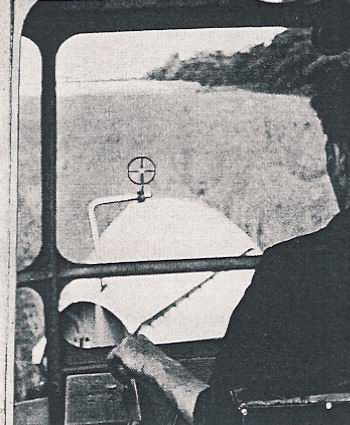

Eine
Peilvorrichtung ermöglicht dem Fahrer nach einer am Ende des
zu ziehenden Grabens aufgestellte Barke genau die Richtung einzuhalten |
  |
 |
 |
|
DEMAG Grabenfräse G161 |
|||
|
DEMAG Grabenfräse G161 Dieses Hochleistungsgerät dient der Herstellung und Räumung von Gräben in Schlick-, Klei-, Moorböden, usw. Je nach Bodenart und Grabenquerschnitt werden Förderleistungen bis zu 250m³ / h erreicht. Durch Verstellen des Fräsers ist die Herstellung verschiedener Grabenprofile möglich. In Holland wird die G161 beim großen Landgewinnungsprojekt in erheblichem Umfang eingesetzt. Sie hat sich hervorragend bewährt. |
|||
alle Bilder, Beschreibungen und Technischen Daten stammen aus dem Archiv von Ulf Böge. Vielen Dank für die Bereitstellung!
